Объём за час
— м³
— чем за прошлый час
Контроллеры и модули ввода-вывода, беспроводные передатчики IQ-SENSE LoRaWAN, системы SCADA и MES — от датчика до экрана руководителя.
- Протоколы
- Modbus TCP · Profinet · EtherCAT · LoRaWAN
- Телеметрия
- IQ-SENSE · LoRaWAN
- Резервирование
- D-серия, горячая замена
- Размещение
- сервер заказчика
Иллюстрация. Названия и данные условные.
01MES панель руководителя
03PLC Контроллер DU03L и модули D-серии
Четыре уровня автоматизации — одна система
- 01
Amber MES
Аналитика, коэффициент эксплуатации, отчёты, обходы и поверки
- 02
Amber SCADA
Мнемосхемы процессов, тревоги, тренды и карта объектов в реальном времени
- 03
Amber PLC и I/O
Контроллеры серий C, B и D, распределённые модули ввода-вывода, сетевые адаптеры, шлюзы и коммутаторы
- 04
IQ-SENSELoRaWAN
Датчики и беспроводные передатчики — полевой уровень
01 · MESПроизводственная аналитика и отчётность
Аналитика, коэффициент эксплуатации, отчёты, обходы и поверки
Аналитика и отчёты Сводка по предприятию
Объём производства за час, сутки, месяц и год с динамикой к предыдущему периоду.Объём за час, сутки, месяц и год.
02 · SCADAДиспетчеризация в реальном времени
Сбор данных без обхода и визуализация в реальном времени
Мнемосхемы Схемы процессов и карта объектов
Мнемосхема процесса с текущими значениями параметров: состояние объекта доступно без выезда на место.Мнемосхема процесса с текущими значениями параметров.
Как работает вместе
От показания до решения — в единой системе
- 01
Измерили и передали
Полевой уровень: приборы на объекте измеряют параметры и передают их по LoRaWAN.
- 04 IQ-SENSE
- 02
Визуализация и аналитика
Мнемосхемы, карта объектов и сводки по предприятию: состояние объектов без обхода.
- 02 SCADA
- 01 MES
- 03
Умные тревоги и оповещения
Выход параметра за уставку: оповещение адресуется ответственному за участок объекта.
- 02 SCADA
- 04
Контроль
Дистанционные команды на устройства экосистемы Amber с подтверждением исполнения.
- 02 SCADA
- 05
Хронология событий
Оповещения, тренды по датчикам, журналы осмотров и поверок: полная история событий и состояний.
- 02 SCADA
- 01 MES
Измерили и передали
Полевой уровень: приборы на объекте измеряют параметры и передают их по LoRaWAN.
- 04 IQ-SENSE
Визуализация и аналитика
Мнемосхемы, карта объектов и сводки по предприятию: состояние объектов без обхода.
- 02 SCADA
- 01 MES
Умные тревоги и оповещения
Выход параметра за уставку: оповещение адресуется ответственному за участок объекта.
- 02 SCADA
Контроль
Дистанционные команды на устройства экосистемы Amber с подтверждением исполнения.
- 02 SCADA
Хронология событий
Оповещения, тренды по датчикам, журналы осмотров и поверок: полная история событий и состояний.
- 02 SCADA
- 01 MES
Аналитический и оперативный центр управления предприятием.
03 · PLC · СигналыМодули ввода-вывода сигналов
Сигналы ввода-вывода
Датчики · входы
Видно в Amber SCADA и MES

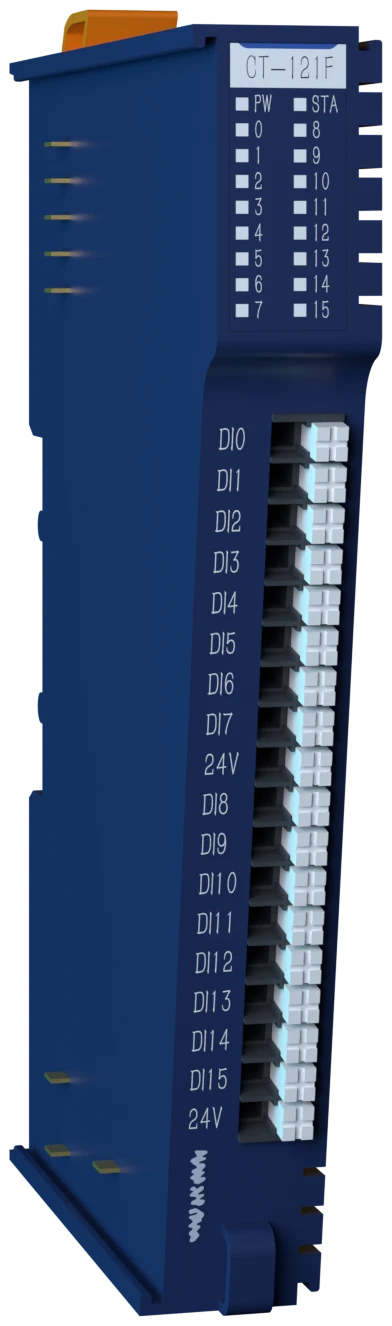

CT-121Fдискретный ввод

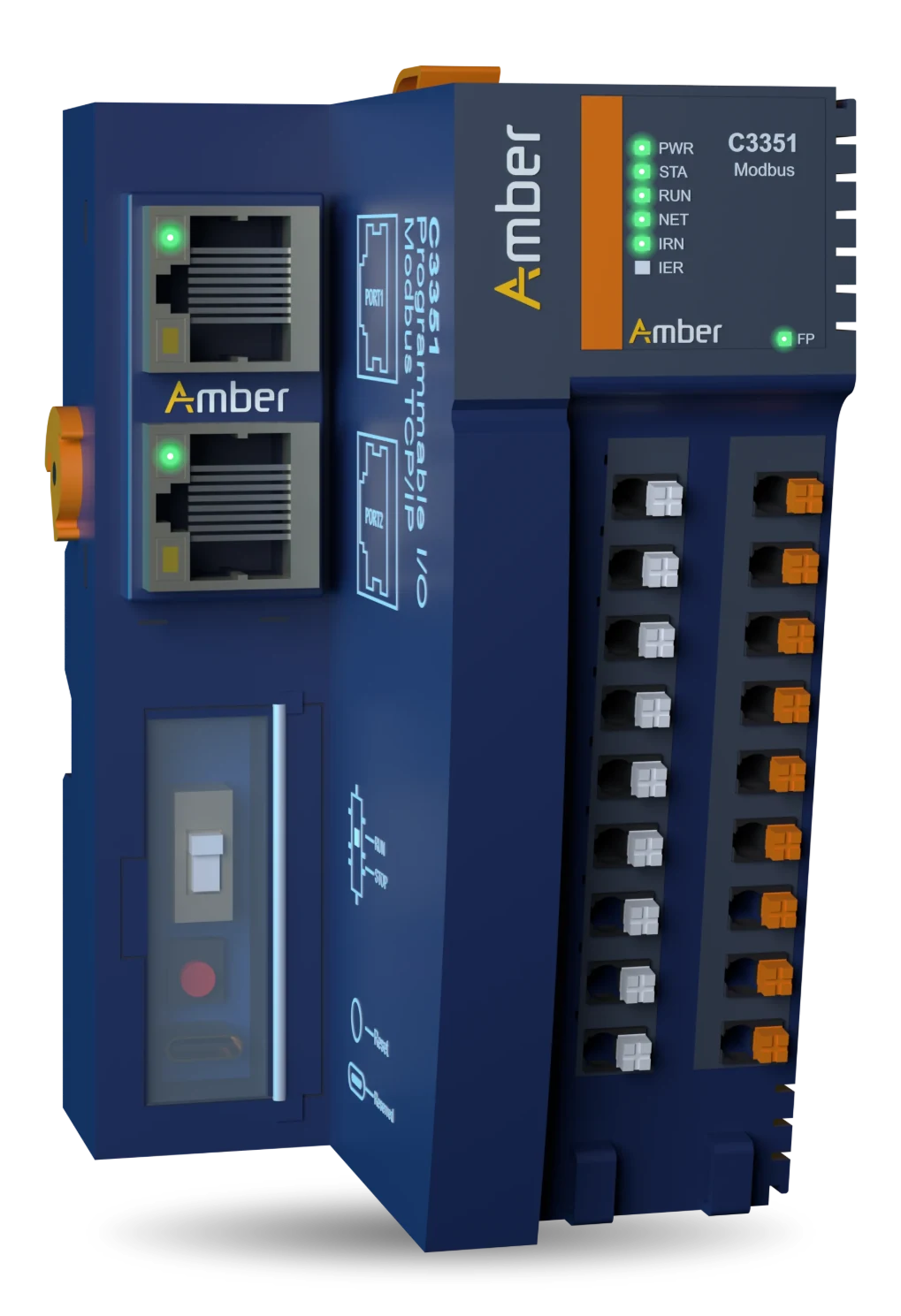

C3351контроллер

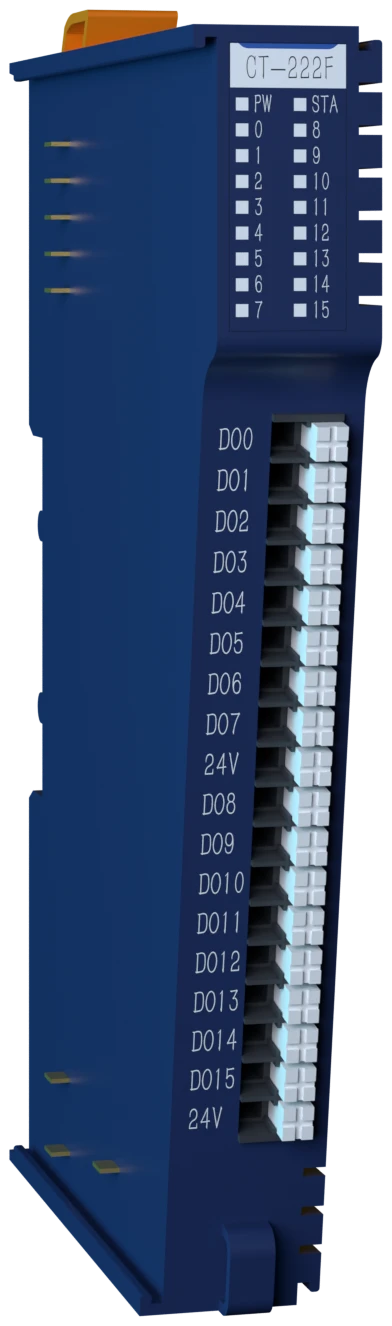

CT-222Fдискретный вывод
Механизмы · выходы
Нажмите на прибор слева или справа — покажем по шагам, куда идёт его сигнал.
- 1
- 2
- 3
- 4
| Тип сигнала | Характеристики | C-серияОсновная линейка на DIN-рейку | B-серияМодули-платы для компактных решений | D-серияРезервирование для ответственных систем |
|---|---|---|---|---|

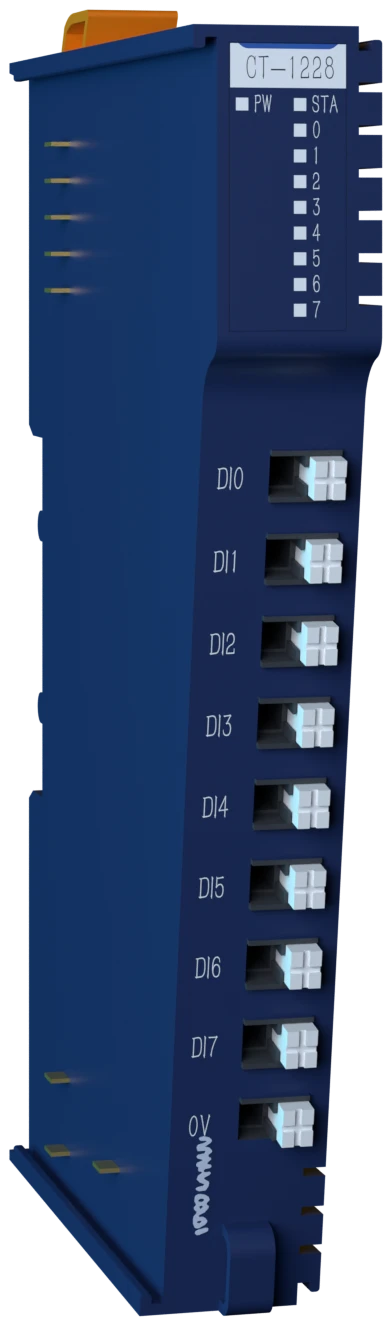

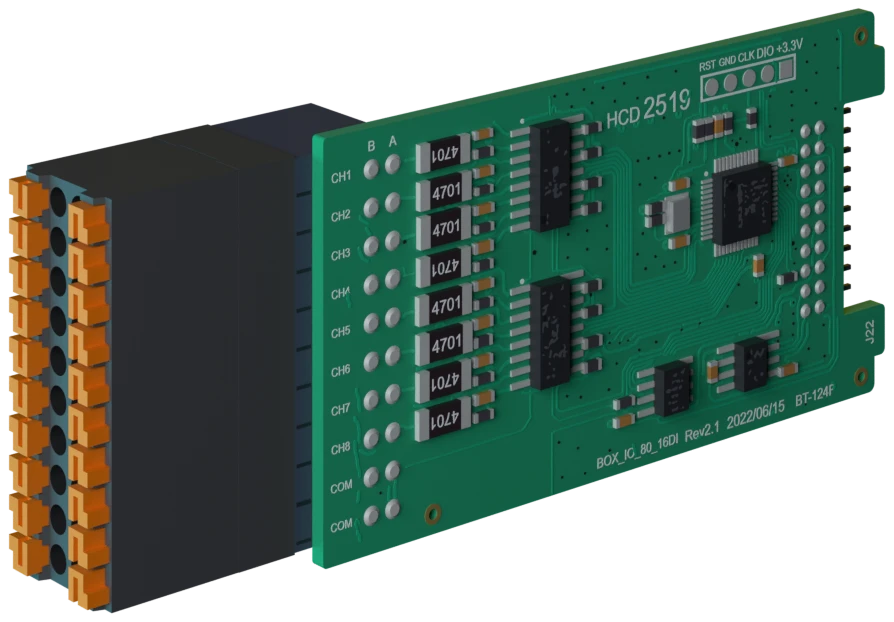

| 8–16 каналов, PNP/NPN, 24 VDC, счёт импульсов | CT-121FCT-1228 | BT-124F | DT-121F | |

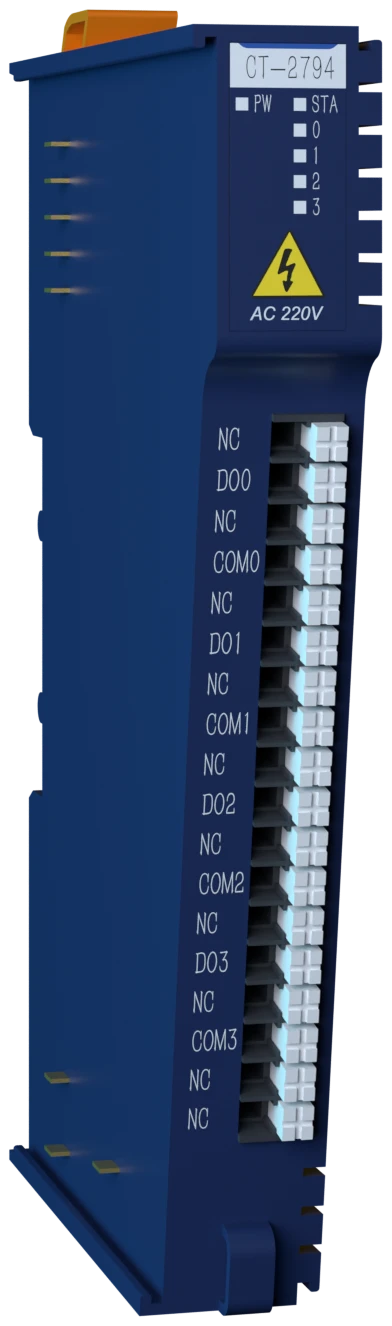

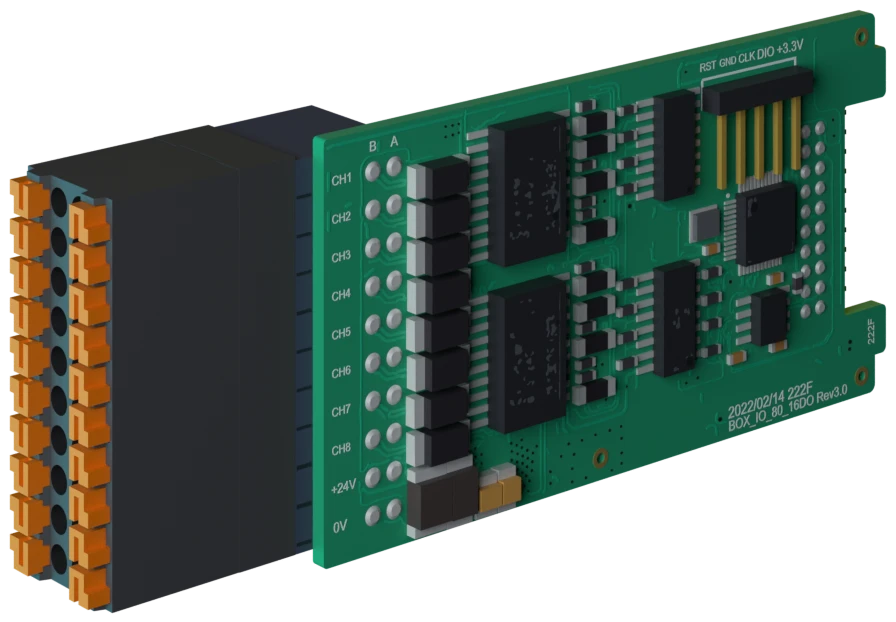

| 16 DO 24 VDC / 0,5 A; 4 реле 2 A @ 250 VAC | CT-222FCT-2794 | BT-222F | DT-221F | |
| 8 DI + 8 DO на одном модуле | — | — | DT-623F | |

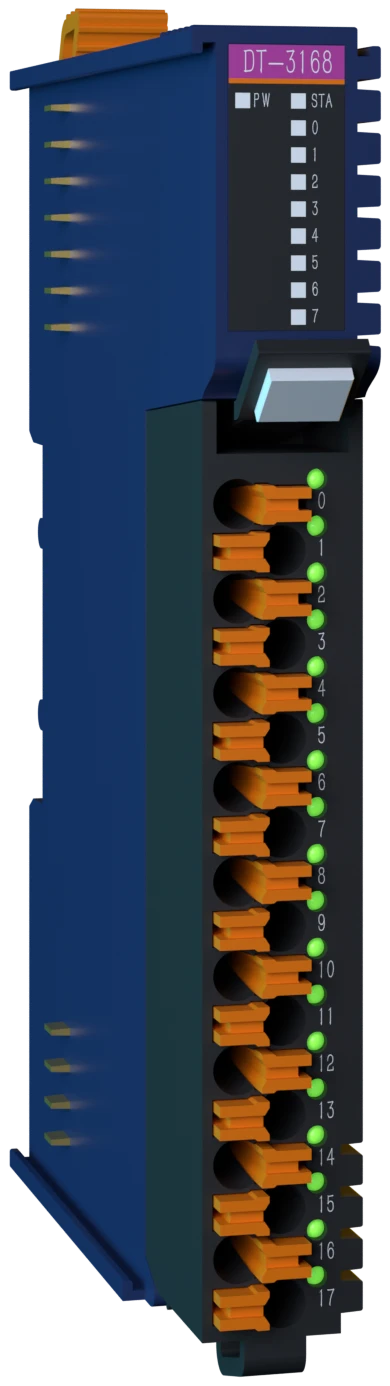

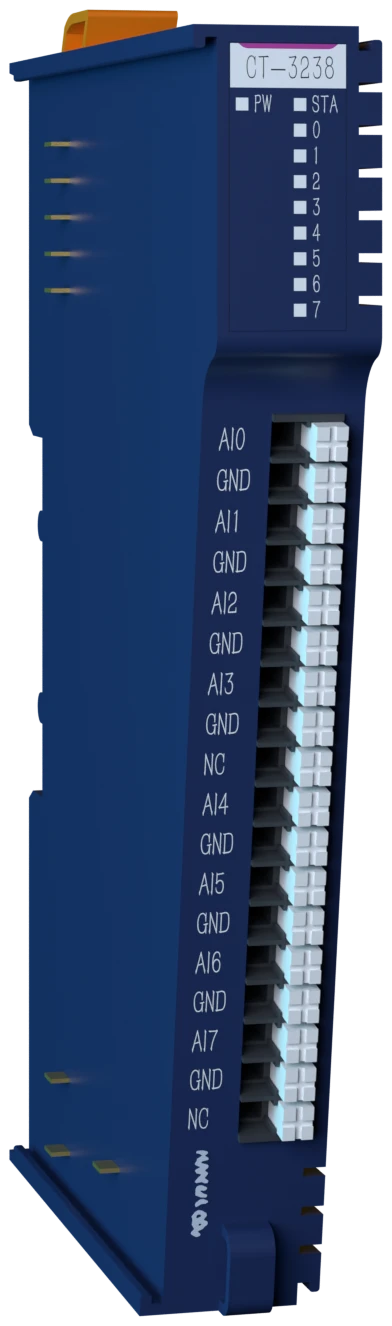

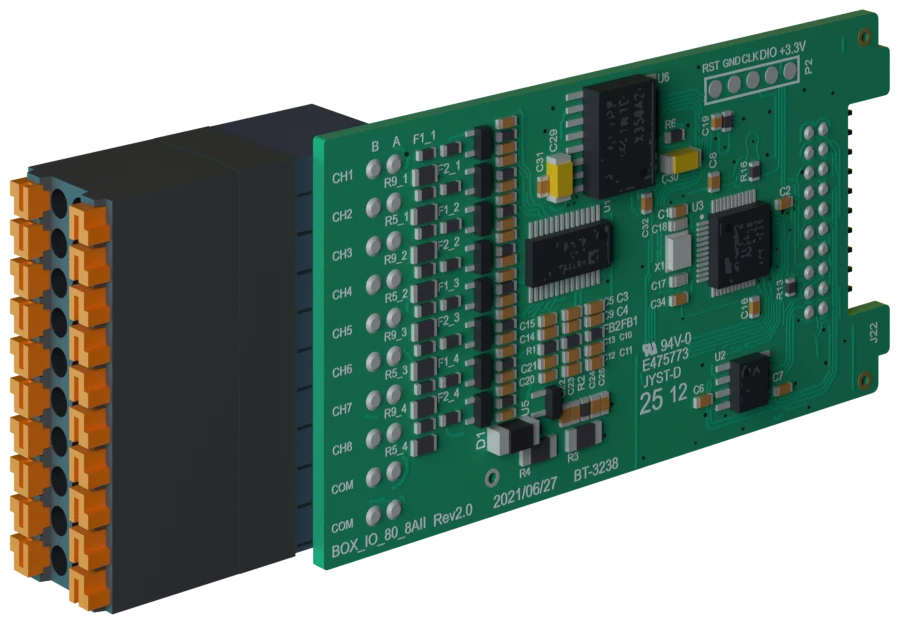

| 8 каналов: 0–10 В, ±10 В, 0/4–20 мА; 16 бит | CT-3168CT-3238 | BT-3238 | DT-3168 | |

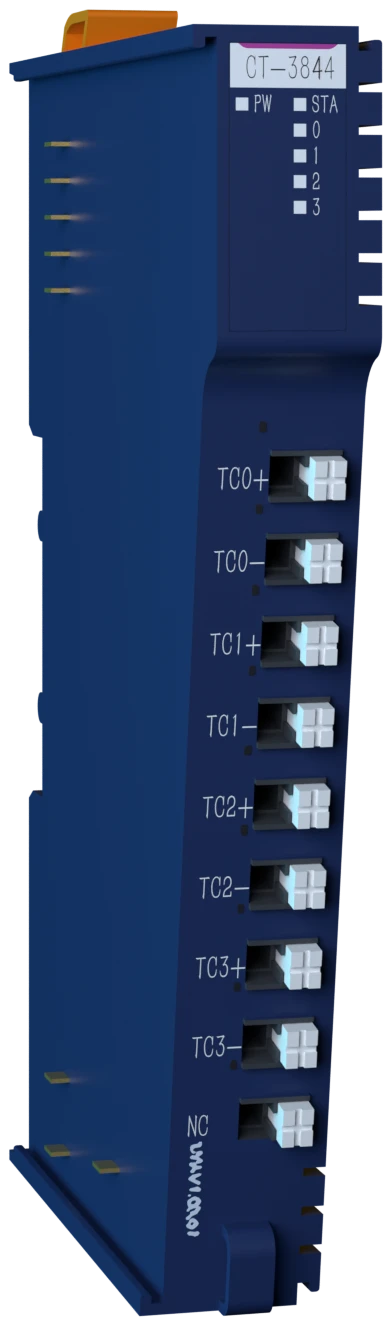

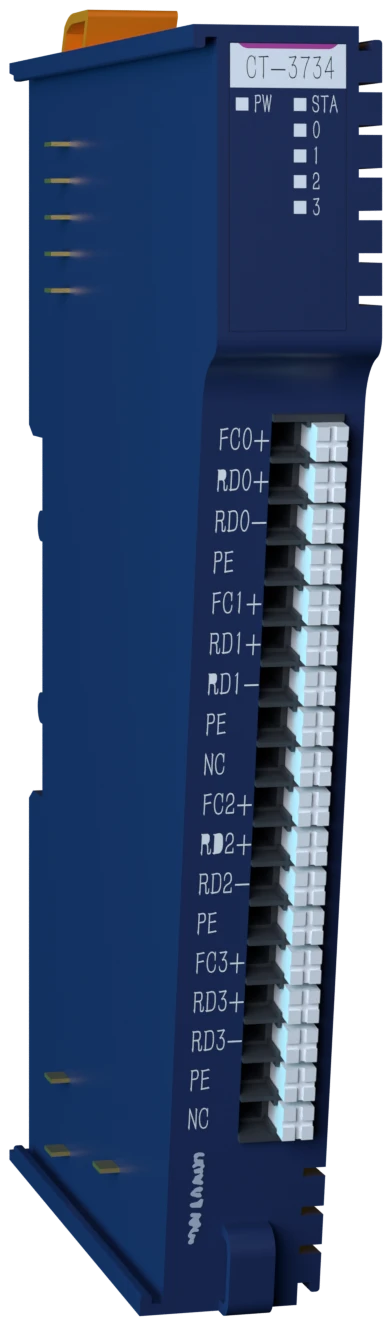

| Pt100 (0,1%); термопары J, K, E, T, S, R, B, N | CT-3734CT-3844 | BT-3714 | DT-3804 | |

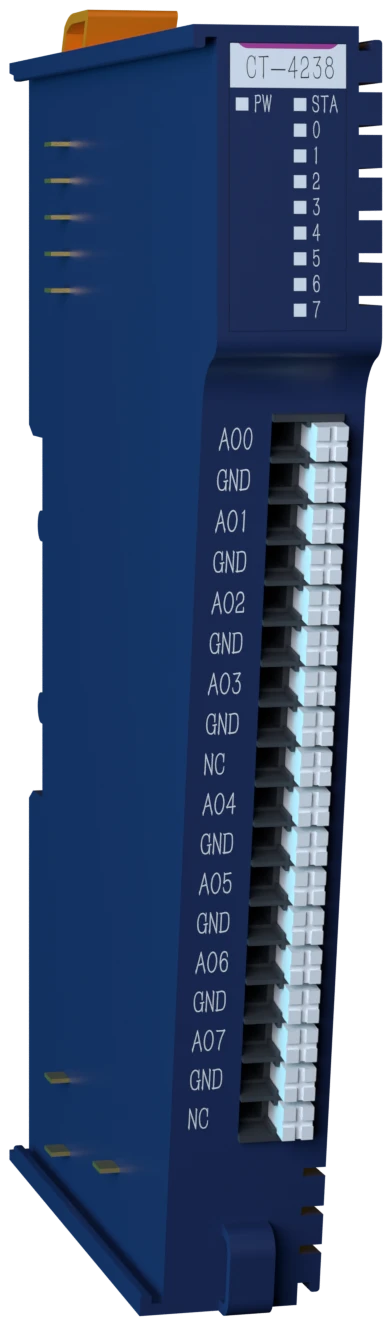

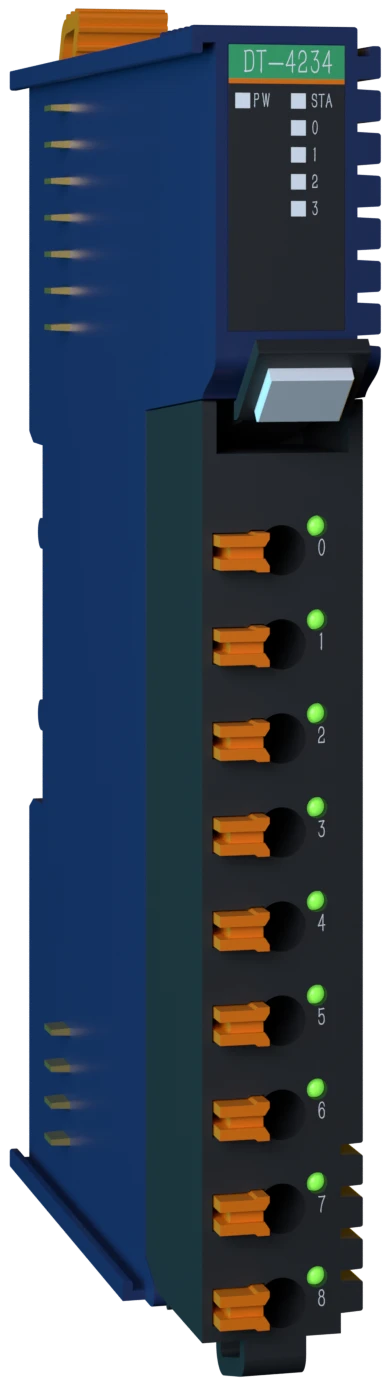

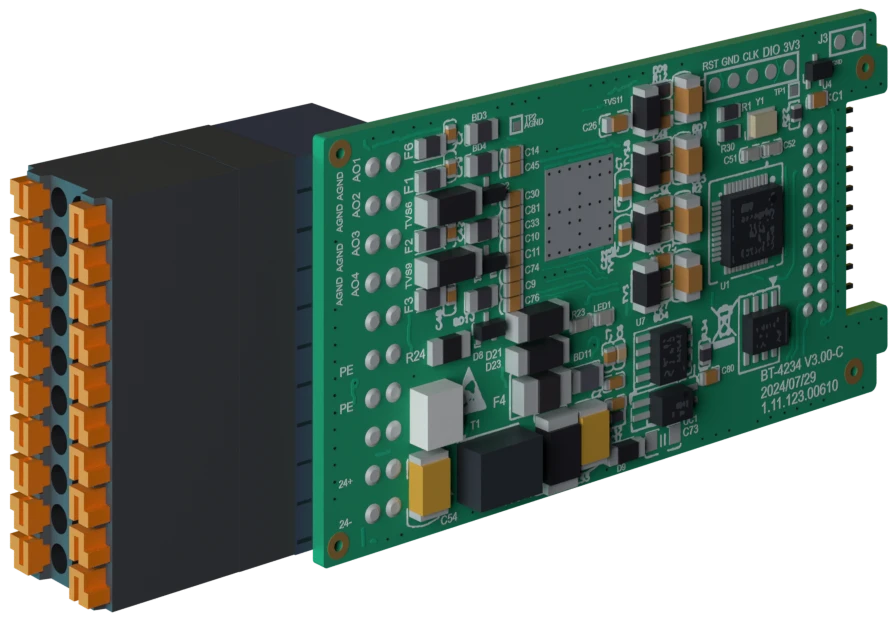

| 0–10 В, ±10 В, 0/4–20 мА; 16 бит | CT-4154CT-4238 | BT-4234 | DT-4234 | |

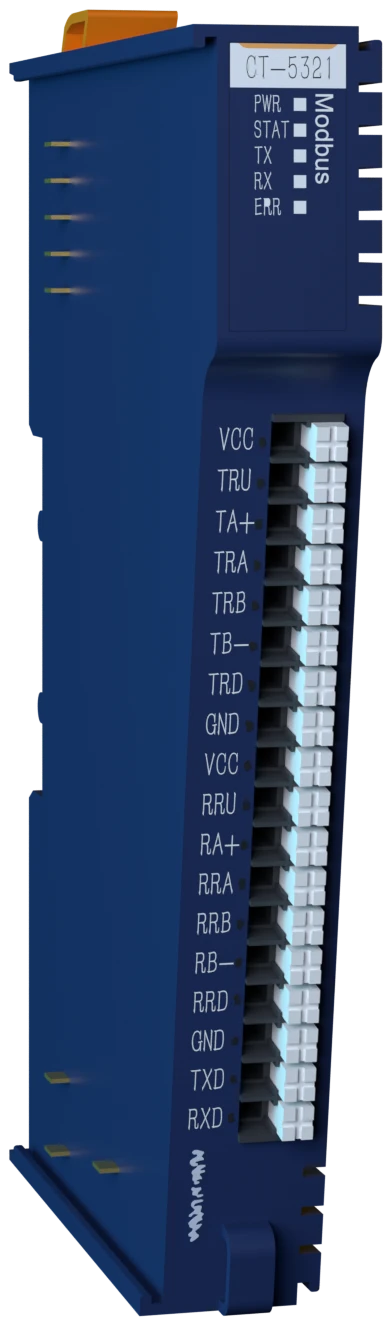

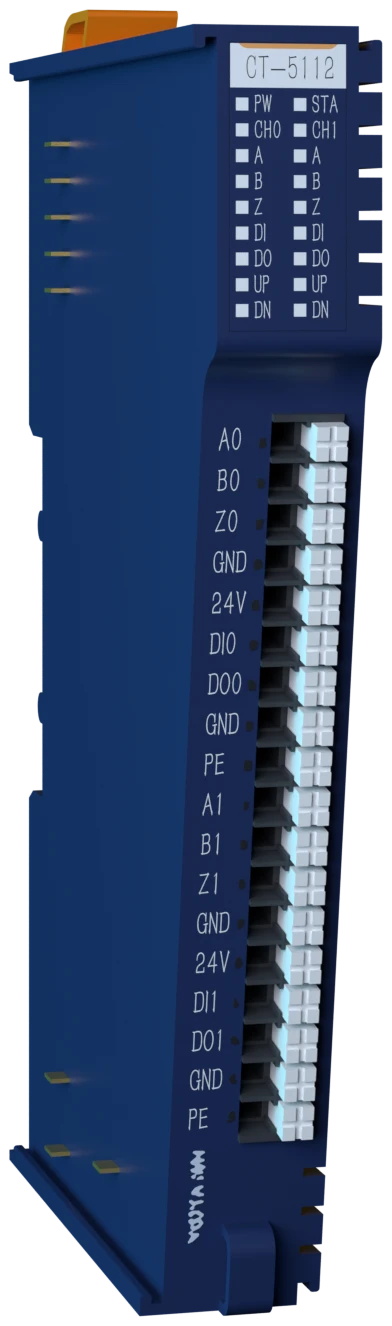

| Энкодеры 24 В / 5 В; RS-485/232/422, Modbus RTU/ASCII | CT-5112CT-5142CT-5321 | BT-5312 | — |
Иллюстрация: приборы и показания условные. Типы сигнала, характеристики и коды модулей — из материалов Amber.
03 · PLC · УправлениеУправляющая программа по IEC 61131-3
PLC под задачи разного масштаба
Индикаторы состояния модуляPWR — питание, STA — состояние модуля, RUN — работа, NET — сеть, IRN — ввод-вывод, IER — ошибка обмена, FP — питание поля.Сетевой интерфейс RJ45Port1 и Port2 — коммутатор (каскадирование), скорость 10/100 Мбит/с выбирается сама. Светодиоды Speed и Link/Act.Переключатель RUN/STOPРежим работы и остановки. Находится в нише под прозрачной крышкой.Кнопка сброса ResetНаходится в нише под прозрачной крышкой.Порт USB Type-CПодписан «Reserved» (зарезервирован), в нише под прозрачной крышкой.Клеммы RS485Левый ряд: RS485 B−, A+, GND, SHD и пять NC. Клеммы пружинные (push-in), провода без инструмента.Клеммы питанияПравый ряд: питание 24 В постоянного тока, SV+, SV+, SV−, SV−, FV+, FV+, FV−, FV−, FG.Замки на DIN-рейкуВерхний замок нажимают после установки на рейку, левый поворачивают против часовой стрелки.
ЖК-экранПоказывает параметры связи, состояние каналов ввода-вывода и версию модуля.Индикаторы состоянияСветодиоды показывают питание и связь коммуникационной платы и модулей ввода-вывода, а также состояние каналов.Сетевые порты LAN1 и LAN2Два порта RJ45 работают как коммутатор (каскадирование). Скорость 10/100 Мбит/с выбирается сама.Клемма питанияТри пружинных зажима: PE, 0V и 24V. Питание 19,2–28,8 В постоянного тока, защита от переполюсовки.Клеммы ввода-выводаЧетыре места под модули ввода-вывода: до 16 каналов на модуль, до 64 всего. Провод до 1,5 мм² вставляется в пружинную клемму без инструмента.
Индикаторы интерфейсовLink1–3 горят, когда подключён сетевой кабель. Act1–3, RS485-1/2 и CAN мигают при приёме и передаче данных.Сетевые порты RJ45Порты 1 и 2: каскадирование коммутатора, 10/100 Мбит/с; для отладки модуля или как интерфейсы связи.Интерфейс RS485 и CANСъёмные клеммы с пружинным зажимом: обслуживание и замена модуля проще. Провода 0,2–1,5 мм² (AWG 24–16).Индикаторы состояния модуляPWR — питание, RUN — работа, STA — состояние, NET — сеть, IER — ошибка ввода-вывода, MAINT — ошибка.OLED-экран и кнопкиПараметры модуля без программного обеспечения: экраны Module и Diagnostics переключаются кнопками ▲ и ▼.Съёмный клеммный блок9 пружинных клемм, push-in без инструмента. Установка: низ в паз, затем нажать внутрь до щелчка.Интерфейс Type-CОдин интерфейс Type-C, резервный.

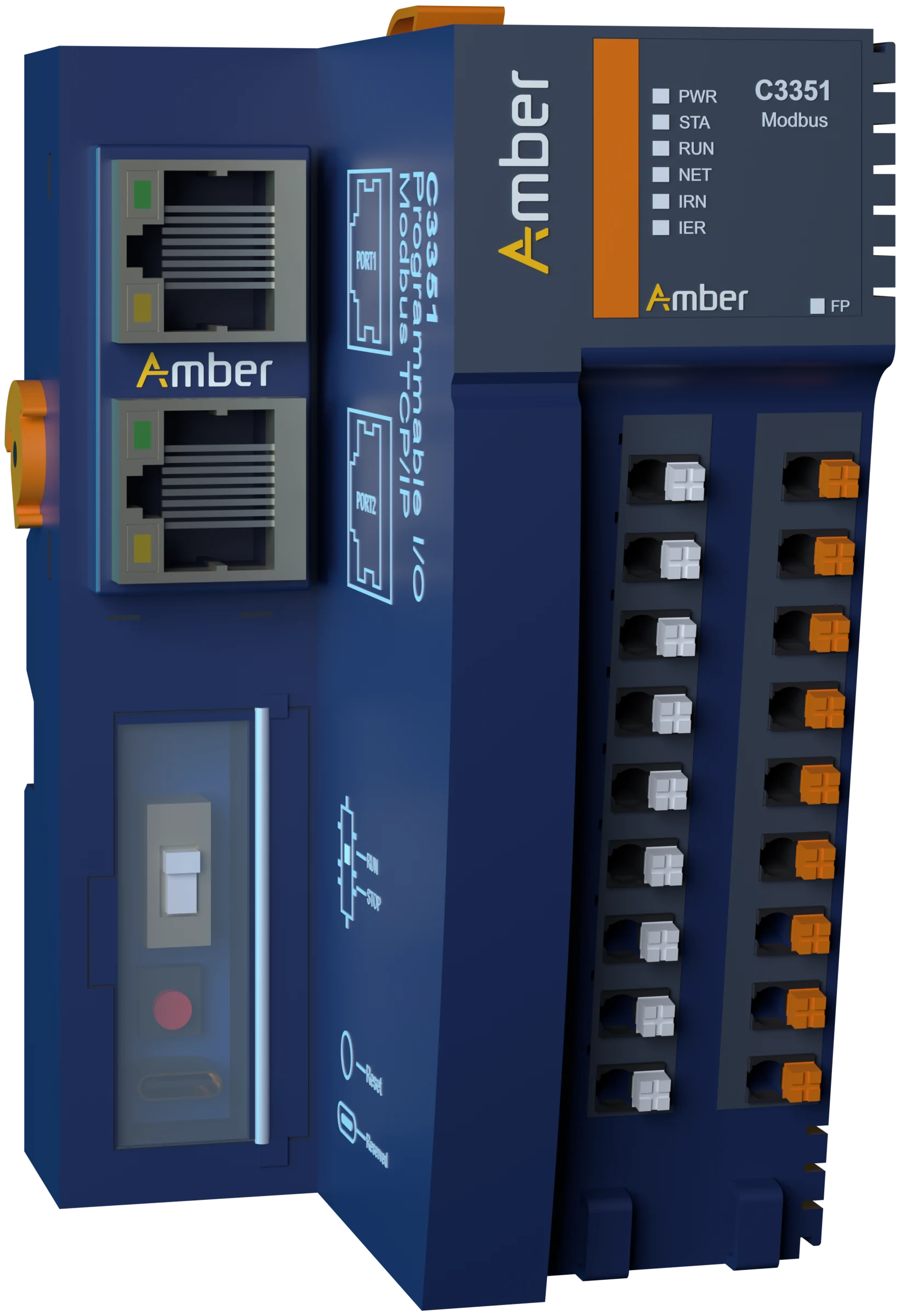

IO MODULE-C3351
Распределённые системы средней и крупной мощности
- Стандарт
- IEC 61131-3
- Память
- программ 1 МБ · энергонезависимая 3 КБ
- Ввод-вывод
- до 1024 / 1024 байт
- Особенность
- данные сохраняются при отключении питания

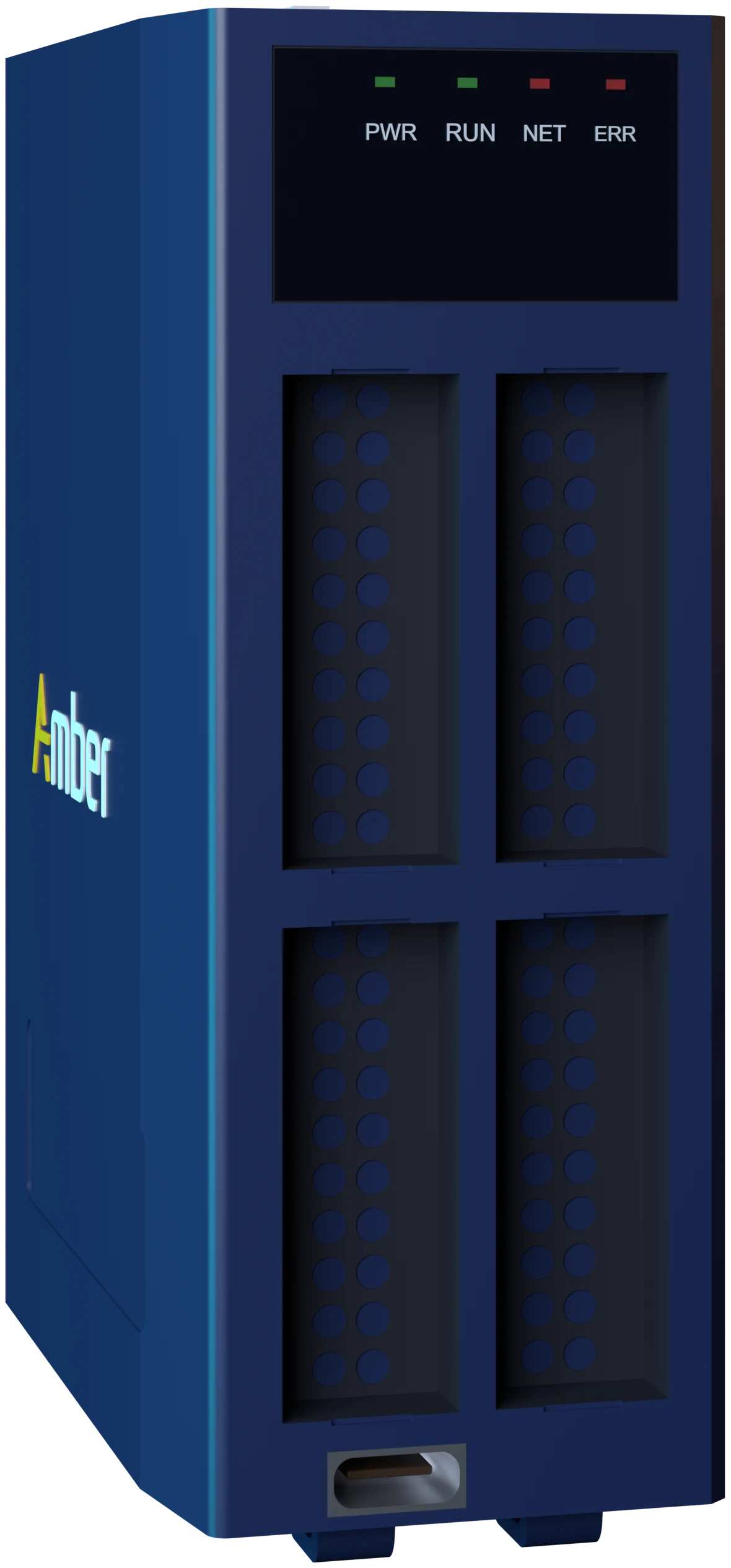

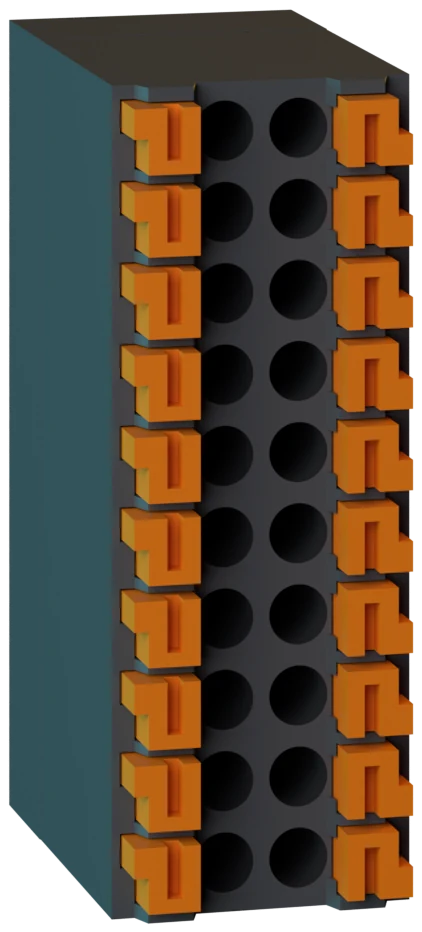

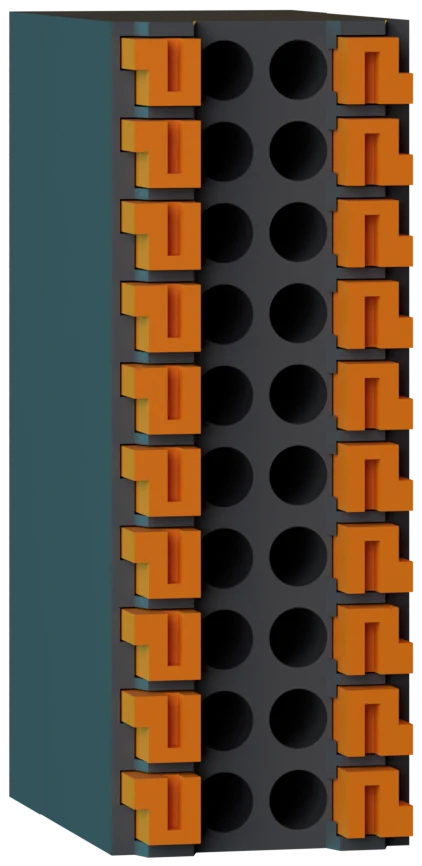

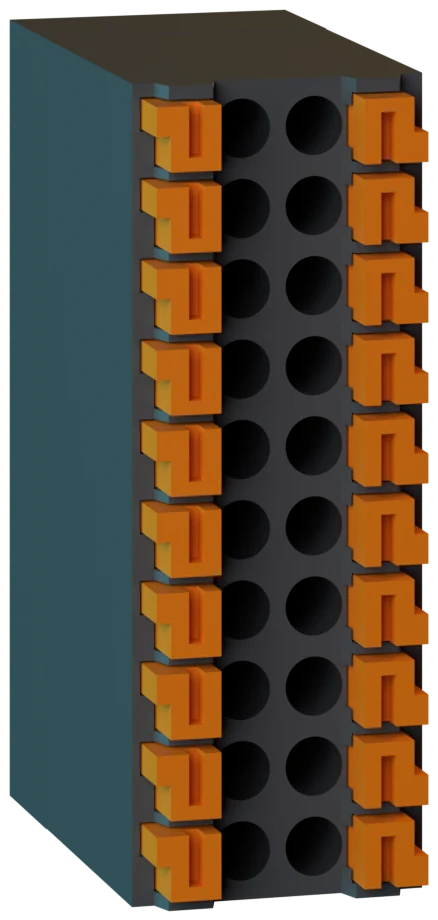

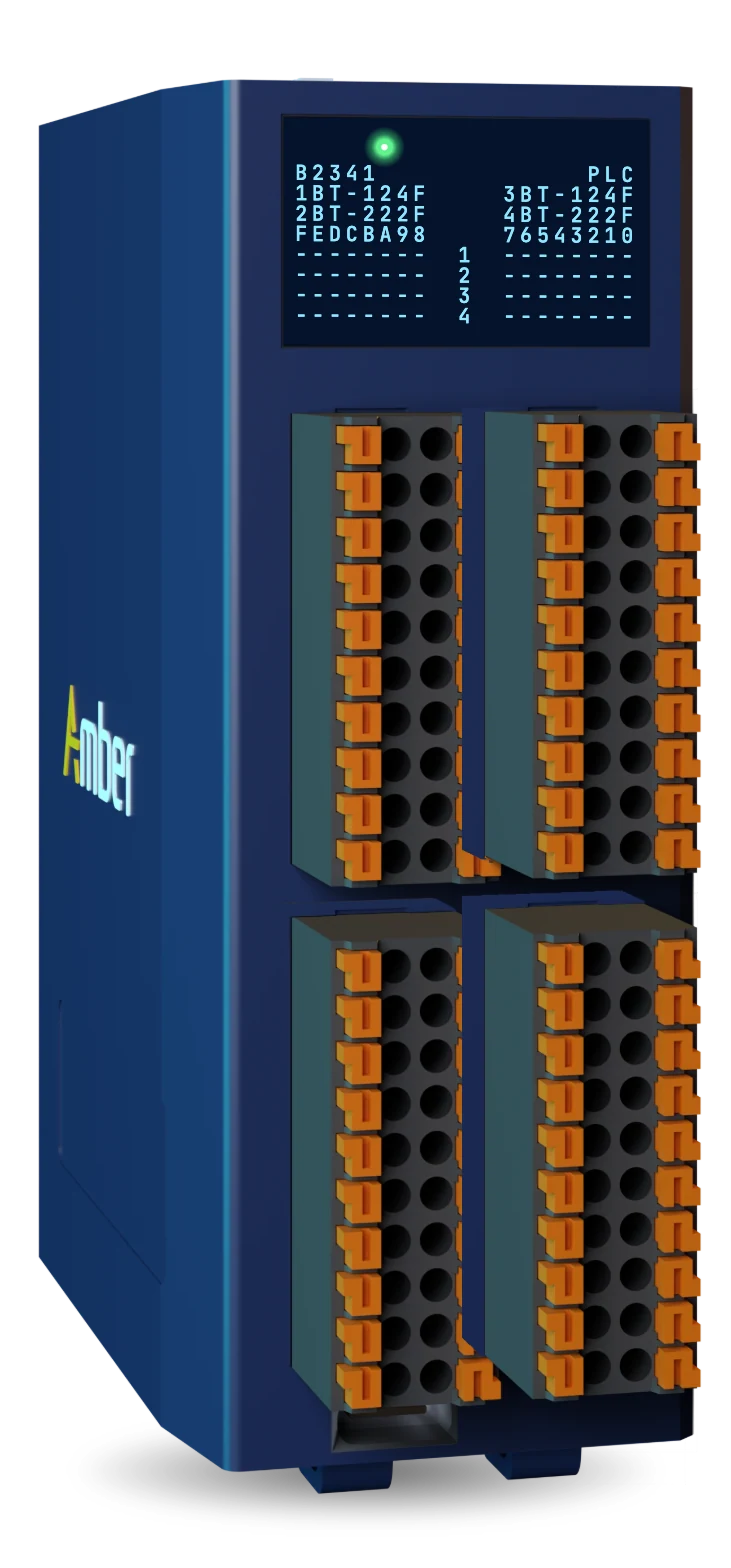

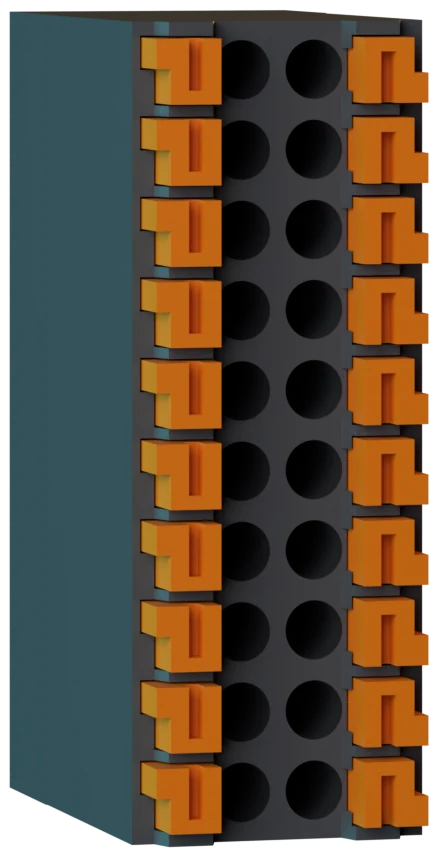

IO MODULE-B2341
Компактный контроллер для локальных узлов
- Среда
- CODESYS
- Стандарт
- IEC 61131-3
- Языки
- LD · FBD · SFC · ST · IL
- Особенность
- оптимизированное энергопотребление, компактные габариты

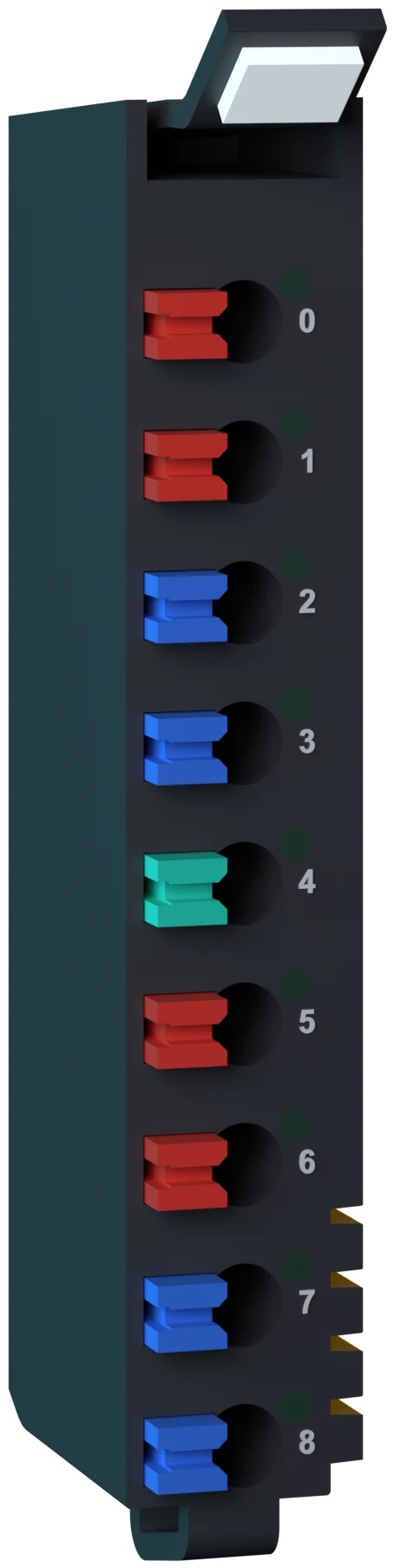

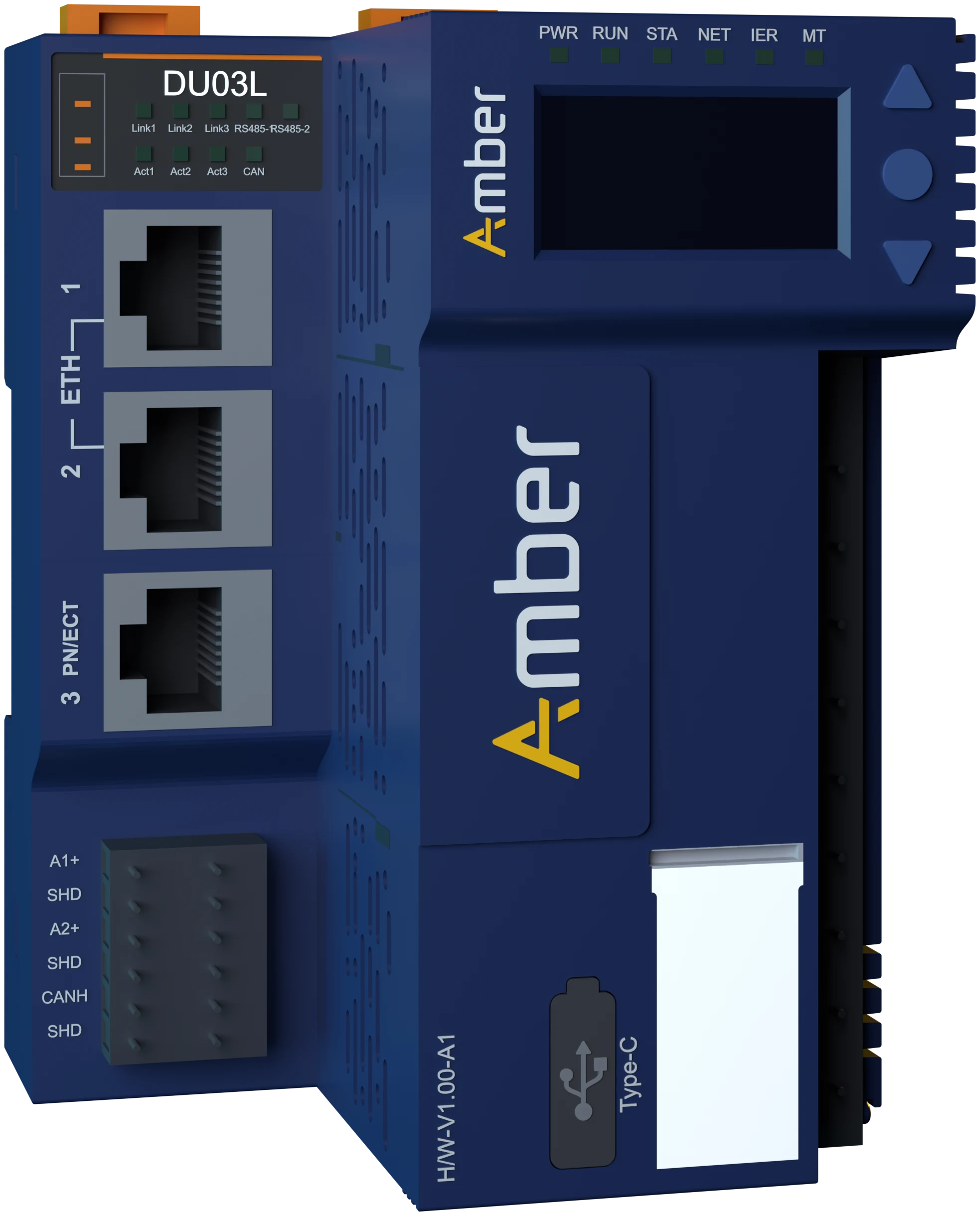

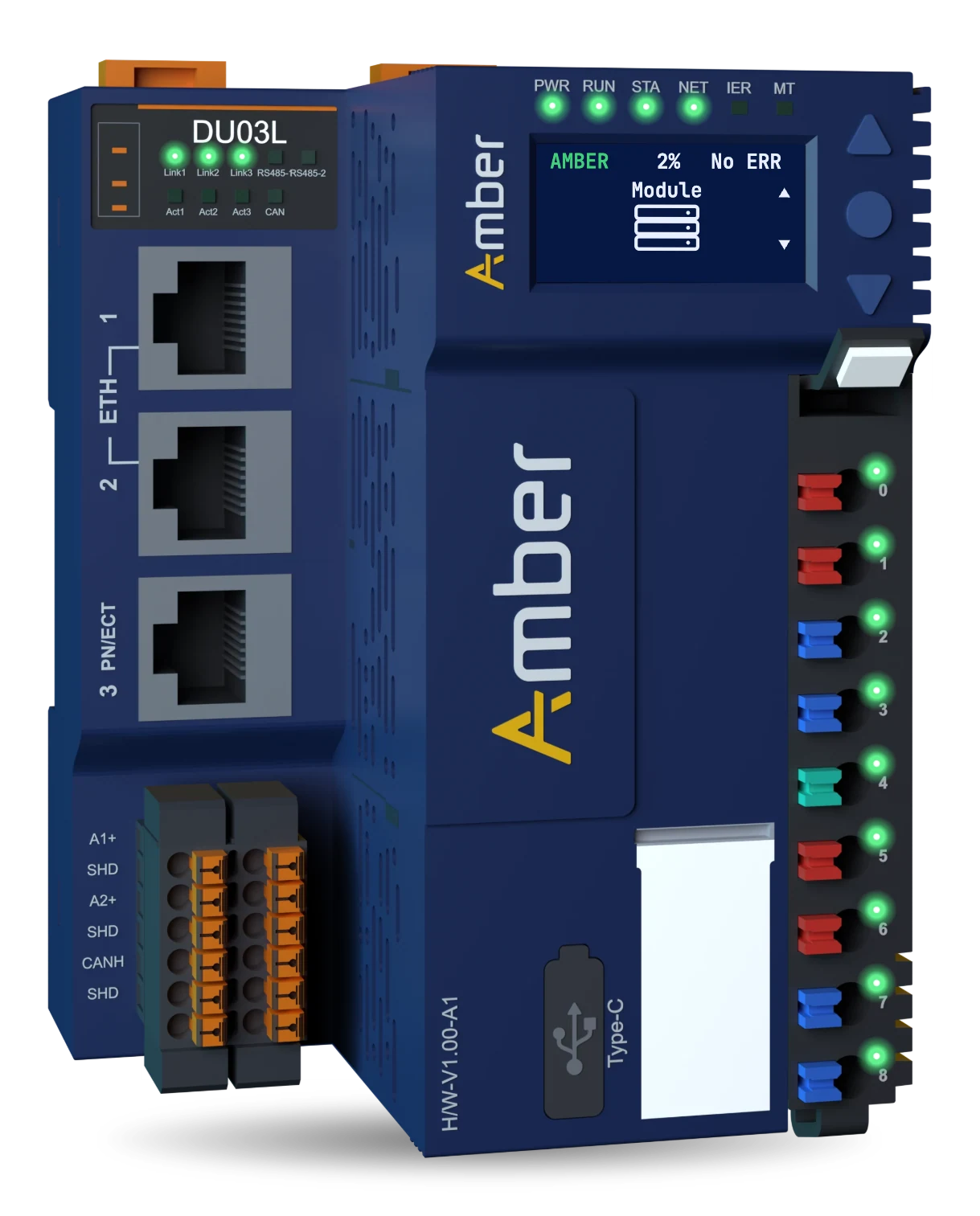

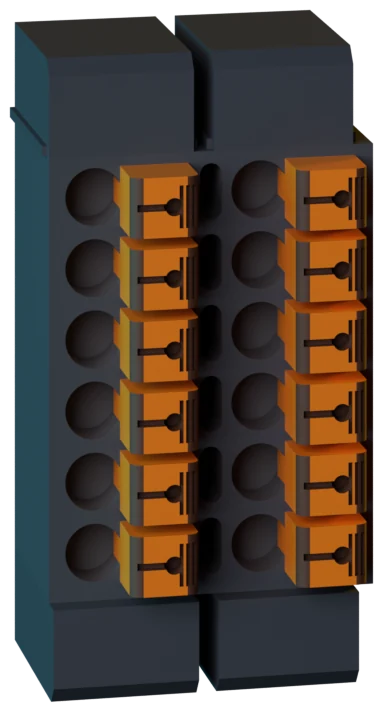

IO MODULE-DU03L
Программный контроллер нового поколения
- Платформа
- AIOSYS
- Стандарты
- IEC 61499 · IEC 61131-3
- Языки
- LD · ST · C
- Особенность
- прямые вычисления на C, совместимость с концепцией распределённого управления
03 · PLC · СвязьИнтеграция станции в сеть предприятияШлюз, коммутатор и шасси — в каталоге
Подключение к промышленным сетям
Индикаторы состояния модуляPWR — питание системы, STAT — состояние модуля, SF — системная ошибка, BF — нет соединения на портах, IRN — ввод-вывод инициализирован, IER — ошибка обмена с модулями, Field Power — питание полевой части.Порты PROFINET RJ45PORT1 и PORT2 работают как коммутатор (каскадирование), 10 и 100 Мбит/с, перекрёстное подключение определяется само. Speed (зелёный) — скорость 100 Мбит/с, Link/Act (оранжевый) — соединение и обмен.DIP-переключательЗадаёт имя PROFINET-устройства: значение 0 — имя по умолчанию cn8032-addr (его можно задать онлайн из PROFINET-монитора), не 0 — имя определяется переключателем. Находится в нише под прозрачной крышкой.Кнопка сброса ResetНажатие дольше 5 секунд возвращает все параметры модуля к значениям по умолчанию. Находится в нише под прозрачной крышкой.Порт конфигурации USBИнтерфейс Micro USB / Type-C для настройки параметров устройства и обновления прошивки. Находится в нише под прозрачной крышкой.Клеммы питанияДевять пружинных клемм push-in в один столбец: SV+, SV+, SV−, SV−, FV+, FV+, FV−, FV−, PE. Одноимённые клеммы соединены внутри попарно: снаружи подключают один источник питания системы и один источник питания полевой части. Провод без инструмента.Замки на DIN-рейкуВерхний замок нажимают до конца после установки на рейку, иначе связь модуля может прерваться. Чтобы снять адаптер, отпирают верхний замок и поворачивают левый против часовой стрелки.

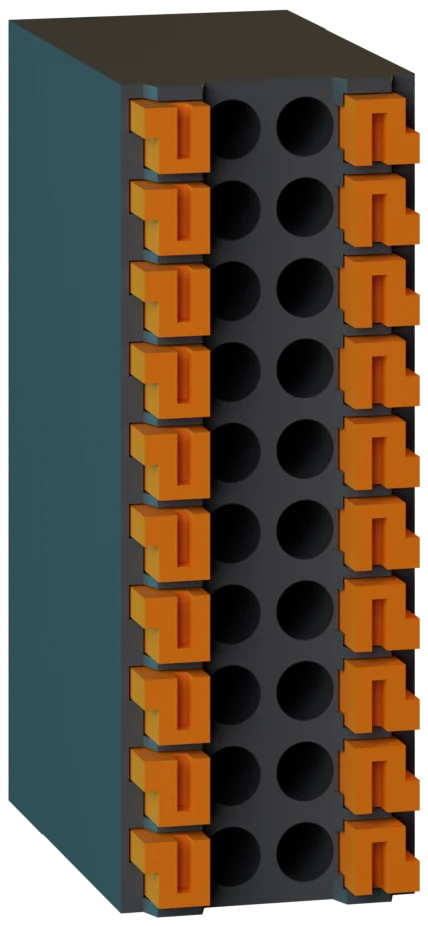

ЖК-экранПоказывает параметры связи, состояние каналов ввода-вывода и версию модуля.Индикаторы состоянияPWR — питание в норме. RUN — идёт обмен по Modbus. ERR мигает, если нет сетевого кабеля, IER — если модули подключены неправильно.Сетевые порты LAN1 и LAN2Два порта RJ45 работают как коммутатор (каскадирование), 10/100 Мбит/с. Адаптер — сервер Modbus TCP, одновременно до 5 клиентов.Клемма питанияТри пружинных зажима: PE, 0V и 24V. Питание 19,2–28,8 В постоянного тока, защита от переполюсовки и перегрузки по току.Клеммы ввода-выводаДва места под модули ввода-вывода: до 16 каналов на модуль, до 32 всего. Провод до 1 мм² вставляется в пружинную клемму без инструмента.
Индикаторы состояния модуляPWR — питание, STAT — состояние модуля, RUN — работа сети, ERR — ошибка работы, IER — ошибка обмена с модулями ввода-вывода, MT — нужно обслуживание. В обычной работе PWR, STAT, RUN и ERR горят зелёным, IER и MT погашены.OLED-экран и кнопкиЭкран показывает параметры модуля и важную информацию без программного обеспечения. Кнопки: ▲ — страница вверх, ▼ — страница вниз, ● — подтверждение (долгое нажатие — выход).Сетевые порты IN и OUTДва порта RJ45, 100 Мбит/с, кабель между двумя станциями — до 100 м. LINK (зелёный) горит — связь есть, ACT (зелёный) мигает — идёт обмен.Переключатели адреса Addr X16 и Addr X1Задают псевдоним станции. Если значение 0, имя станции — по умолчанию или задаётся ПЛК; если не 0 — имя определяется переключателями.Порт конфигурации Type-CСтандартный разъём Type-C: через него настраивают параметры устройства и обновляют прошивку.Съёмный клеммный блок на 9 клеммДевять пружинных клемм 0–8: питание системы SV+, SV+, SV−, SV−, заземление FG, питание полей FV+, FV+, FV−, FV−. Одноимённые клеммы соединены внутри попарно: снаружи подключают одно питание системы и одно питание полей. Чтобы снять блок, нажмите вниз на его защёлку и снимайте блок наружу.Защёлки на DIN-рейкуНа верхней стороне корпуса — ручная защёлка для фиксации на рейке: чтобы снять модуль, её открывают вручную.

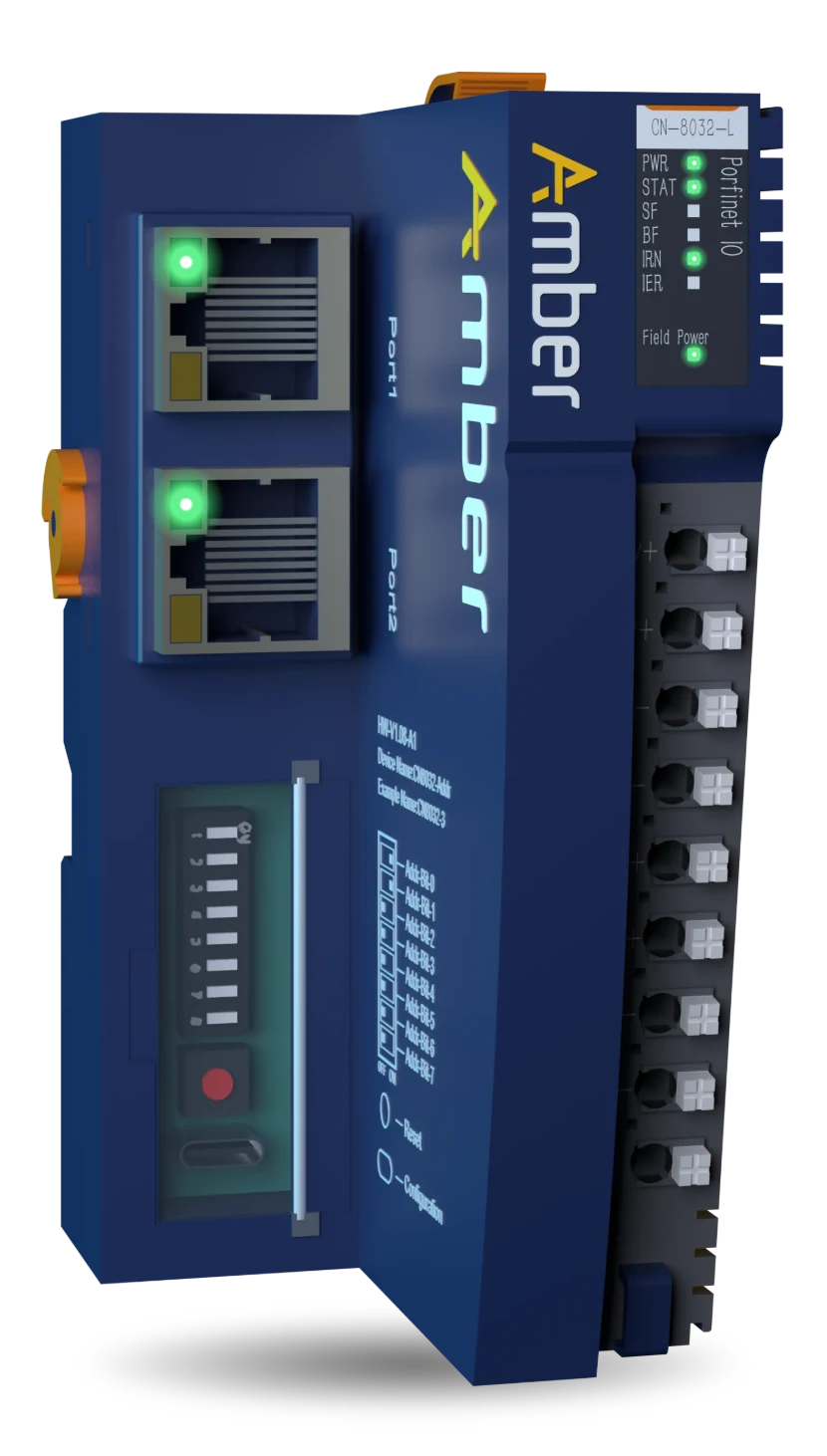

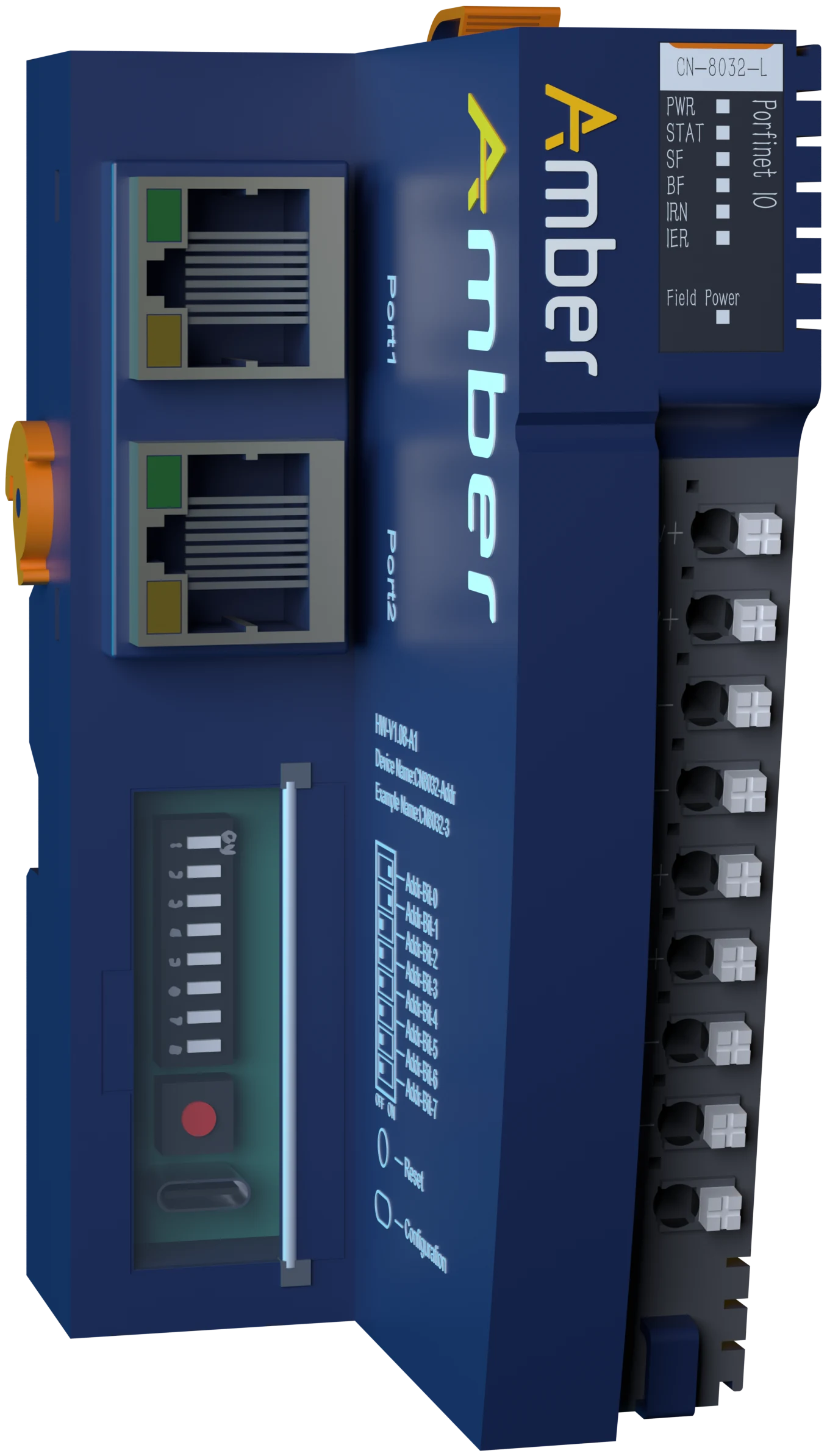

Profinet IO · CN-8032-L
Станция ввода-вывода в сети Profinet
- Протокол
- Profinet IO (Slave)
- Порты
- 2-портовый коммутатор 10/100 Мбит/с
- Ввод-вывод
- до 1440 / 1440 байт · до 32 модулей расширения
- Особенность
- встроенный коммутатор для топологии «цепь», высокая пропускная способность

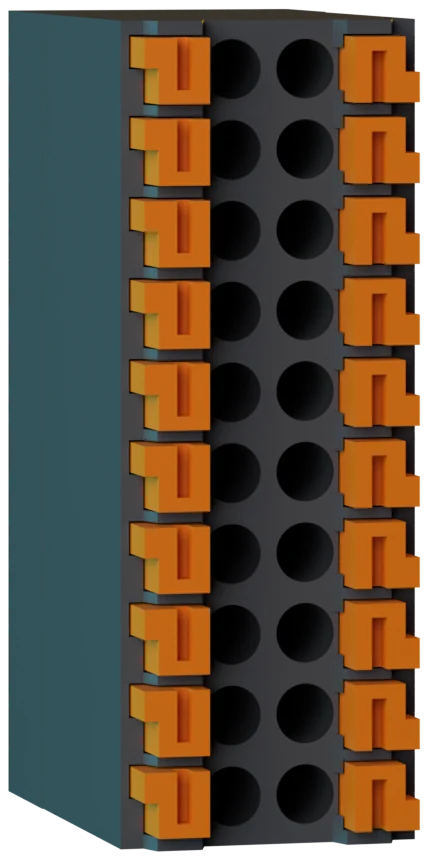

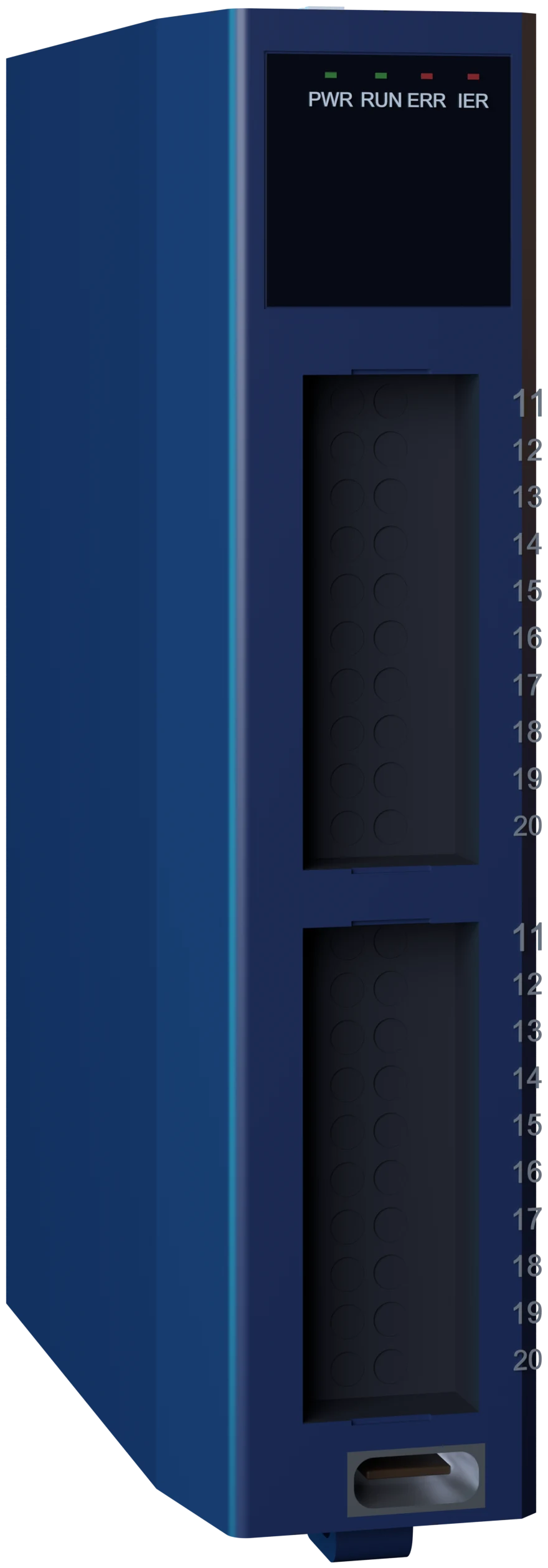

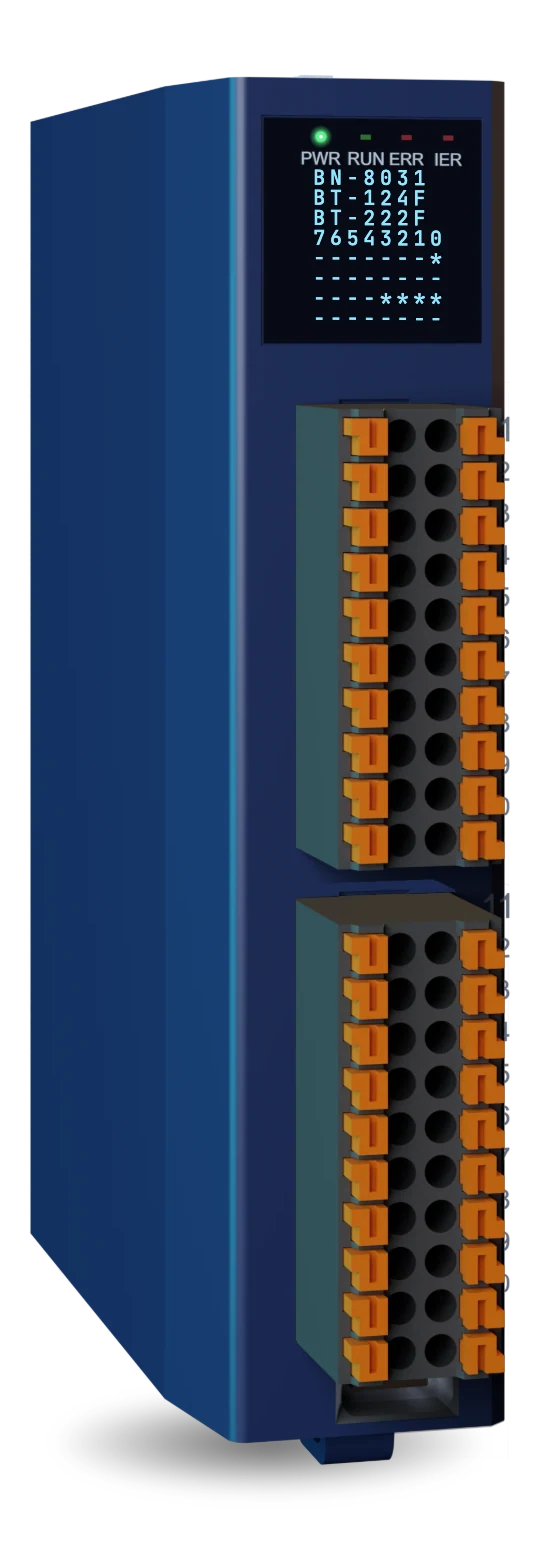

Modbus TCP · BN-8031
Диспетчеризация и сбор данных
- Протокол
- Modbus-TCP Server
- Порты
- 2 порта Ethernet 10/100 Мбит/с
- Ввод-вывод
- суммарно до 8192 байт
- Особенность
- поддержка подключения множественных клиентов, увеличенный буфер обмена данными

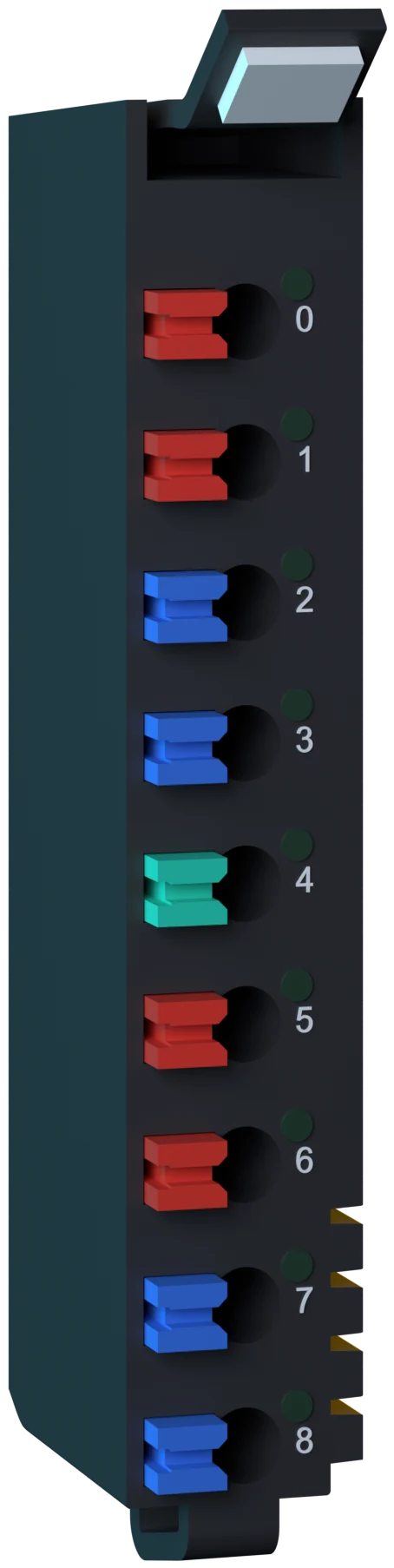

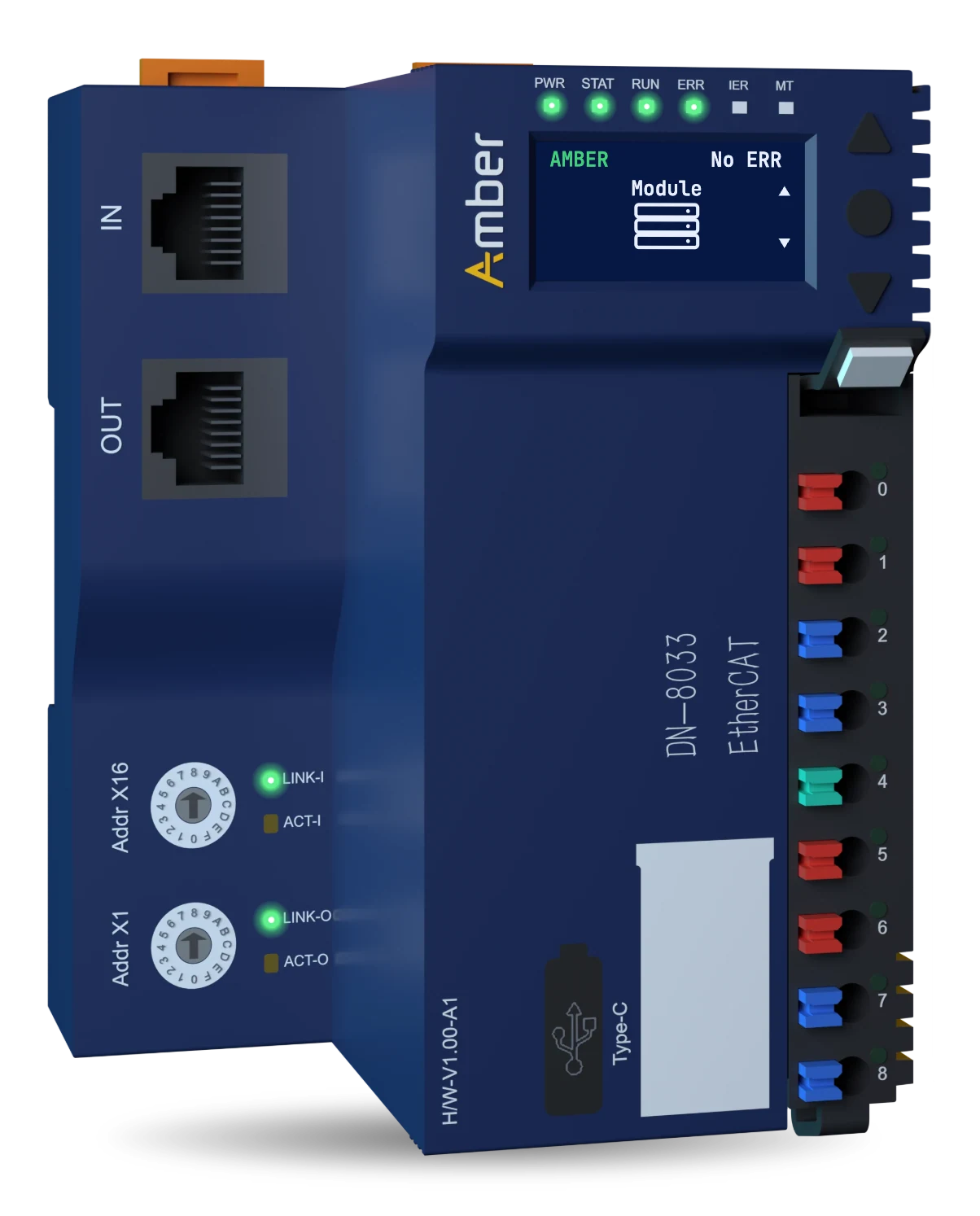

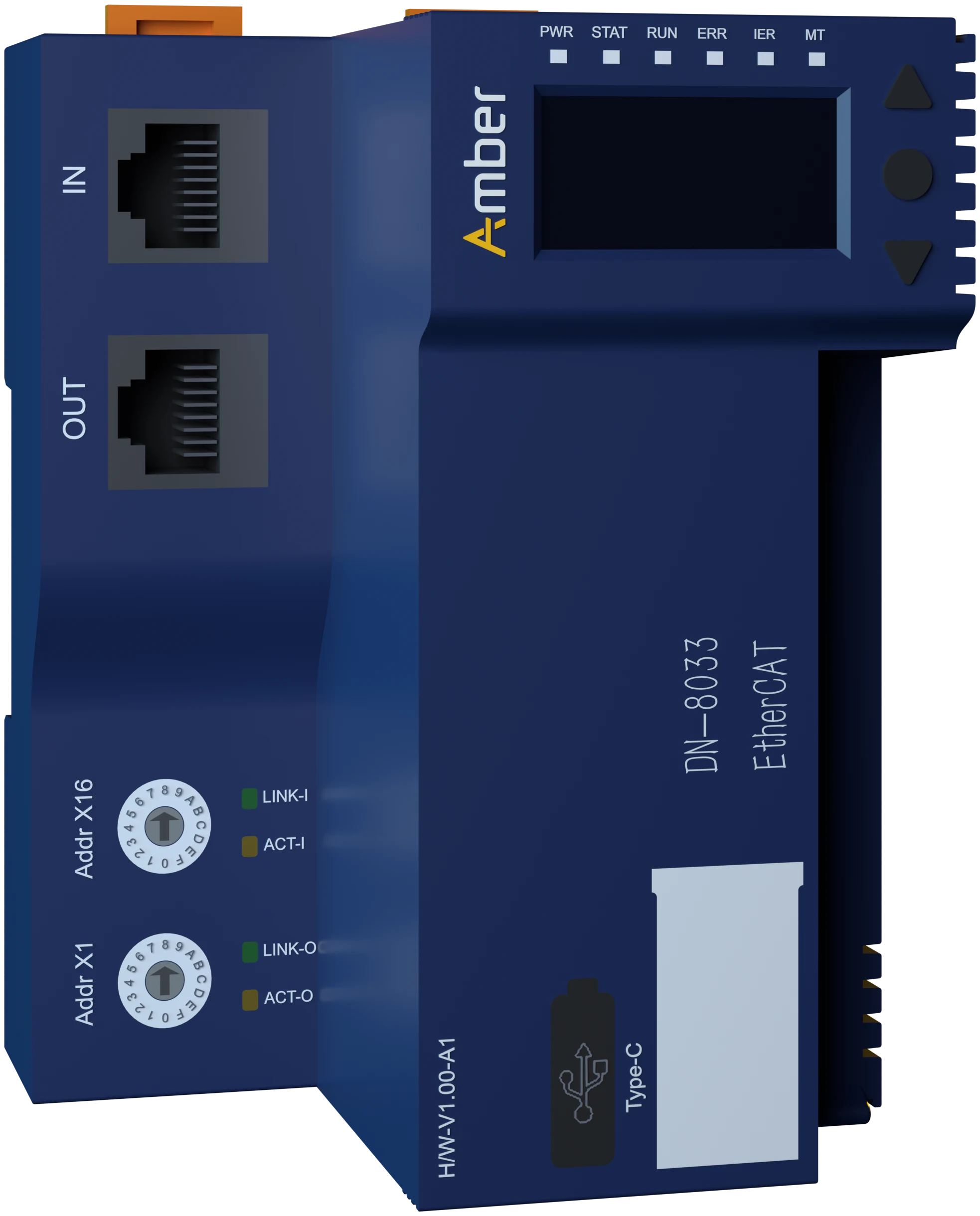

EtherCAT · DN-8033
Системы реального времени и управление движением
- Протокол
- EtherCAT
- Ввод-вывод
- циклические данные до 1024 / 1024 байт
- Цикл опроса
- минимальный
- Особенность
- детерминированная передача данных
04 · IQ-SENSEБеспроводная телеметрия по LoRaWAN
Удалённый сбор данных
Приборы IQ-SENSE на объекте
ДавлениеСкважина 3
ТемператураКотельная
УровеньРезервуар Р-2
ЗадвижкаУзел 7открыта
Шлюз LoRaWANСеть LoRaWAN разворачивается отдельно
Amber
Видно в
Amber SCADAсхема, тревоги
Amber MESсводки, журналы
Показания Скважина 3 · давление
Показания приборов поступают в Amber по LoRaWAN автоматически.
Связь LoRaWAN
Приборы передают данные в Amber по LoRaWAN. Сеть LoRaWAN разворачивается отдельно и в поставку Amber не входит.
Команды
Отправка команд на прибор с подтверждением доставки.
Задвижка, узел 7: закрыть
в очередиотправленаподтверждена
Новый прибор
Новый тип прибора подключается без доработки программы: разбор пакета, команды и правила тревог описываются в интерфейсе.
01 08 5A 00 D6 57- температура
- 21,4 °C
- заряд батареи
- 87 %
Настройка Bluetooth
Конфигурирование прибора из браузера по Bluetooth: параметры и обновление прошивки.
прибор рядомIQ-SENSE · 3F2A
прошивка 1.4 → 1.5
Иллюстрация. Названия и данные условные.
Почему Amber
- 01
Данные у заказчика
Система и все данные размещаются на сервере заказчика. Связь с поставщиком для работы не требуется.
- 02
Разграничение доступа
Права по разделам и объектам: мастер участка видит свой участок, руководитель — всё предприятие.
- 03
Интеграция с ERP и другими системами
Внешние системы получают данные из Amber по Modbus TCP и REST API.
- 04
Веб-интерфейс
Русский, английский и узбекский языки, светлая и тёмная тема. Работает в браузере, в том числе на мобильных устройствах.
- 05
Подключение приборов без доработки ПО
Новый тип LoRaWAN-прибора подключается без изменения программы: разбор пакета, команды и правила тревог настраиваются в интерфейсе.
- 06
Собственное оборудование
Контроллеры, модули ввода-вывода и сетевое оборудование: каталог из 35 позиций, серии C, B и D.
Каталог оборудования
01–06
Все позиции каталога
01 Управляющие контроллеры (ПЛК)
02 Сетевые интерфейсы и адаптеры
03 Дискретные модули ввода-вывода
04 Аналоговые модули ввода-вывода
05 Специализированные и коммуникационные модули
06 Сетевое оборудование, шлюзы и базовые конструктивы
| Код | Наименование | Главное | Серия |
|---|---|---|---|
| 01 · Управляющие контроллеры (ПЛК) | |||
| Программируемый логический контроллер | IEC 61131-3 · память программ 1 МБ · до 1024/1024 байт | C | |
| Программируемый логический контроллер | CODESYS · IEC 61131-3 · 5 языков программирования | B | |
| Программируемый логический контроллер | AIOSYS · IEC 61499 и IEC 61131-3 · LD, ST и C | D | |
| 02 · Сетевые интерфейсы и адаптеры | |||
| Сетевой адаптер Profinet | Profinet IO (Slave) · 2-портовый коммутатор · до 32 модулей расширения | C | |
| Сетевой адаптер Modbus-TCP | Modbus-TCP Server · 2 порта Ethernet 10/100 Мбит/с · до 8192 байт | B | |
| Сетевой адаптер EtherCAT | EtherCAT · ввода до 1024 байт · вывода до 1024 байт | D | |
| 03 · Дискретные модули ввода-вывода | |||

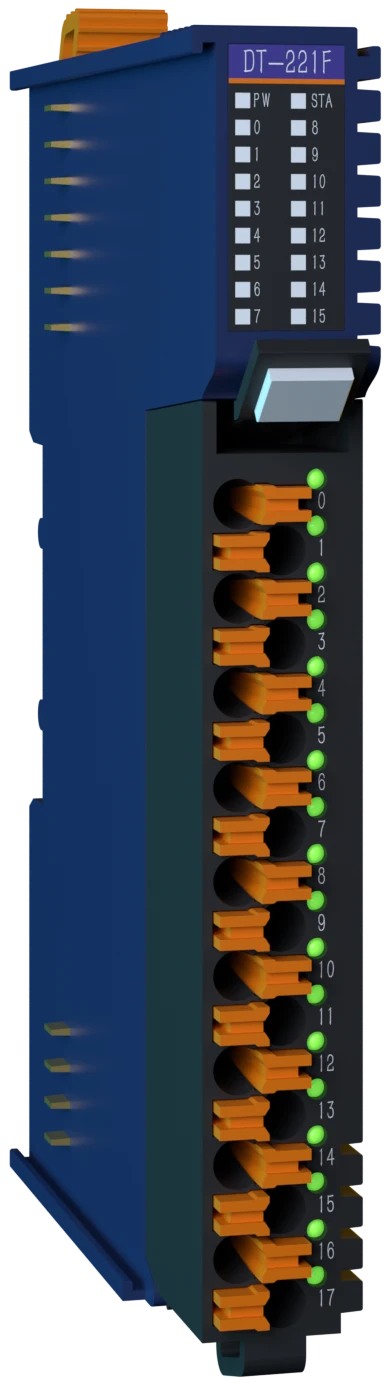

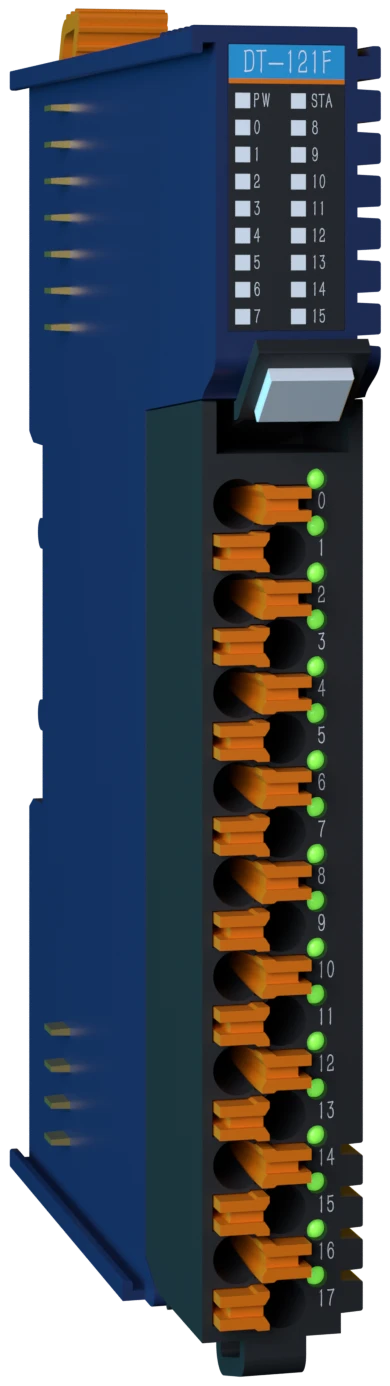

| 16-канальный модуль дискретного ввода | 16 каналов DI · PNP (Sink) · 24 VDC | C | |
| 8-канальный модуль дискретного ввода | 8 каналов DI · NPN (Source, активный 0) · 24 VDC | C | |
| 16-канальный модуль дискретного вывода | 16 каналов DO · PNP (Source, активная 1) · до 0.5 A на канал | C | |
| 4-канальный модуль релейного вывода | 4 релейных канала · 2 A @ 250 VAC | C | |
| 16-канальный универсальный модуль дискретного ввода | 16 каналов DI · NPN/PNP (Source/Sink) · 24 VDC | B | |
| 16-канальный модуль дискретного вывода | 16 каналов DO · PNP · 24 VDC / 0.5 A на канал | B | |
| 16-канальный модуль дискретного ввода с резервированием | 16 каналов DI · PNP тип · с резервированием | D | |
| 16-канальный модуль дискретного вывода с резервированием | 16 каналов DO · NPN (активный ноль) · с резервированием | D | |
| Комбинированный модуль дискретного ввода-вывода | 8 каналов DI (PNP/NPN) · 8 каналов DO (PNP, 24 VDC) | D | |
| 04 · Аналоговые модули ввода-вывода | |||
| 8-канальный модуль ввода напряжения | 8 каналов AI · 0–5 VDC / 0–10 VDC · АЦП 16 bit | C | |
| 8-канальный модуль токового ввода | 8 каналов AI · 0–20 mA / 4–20 mA · 16 bit | C | |

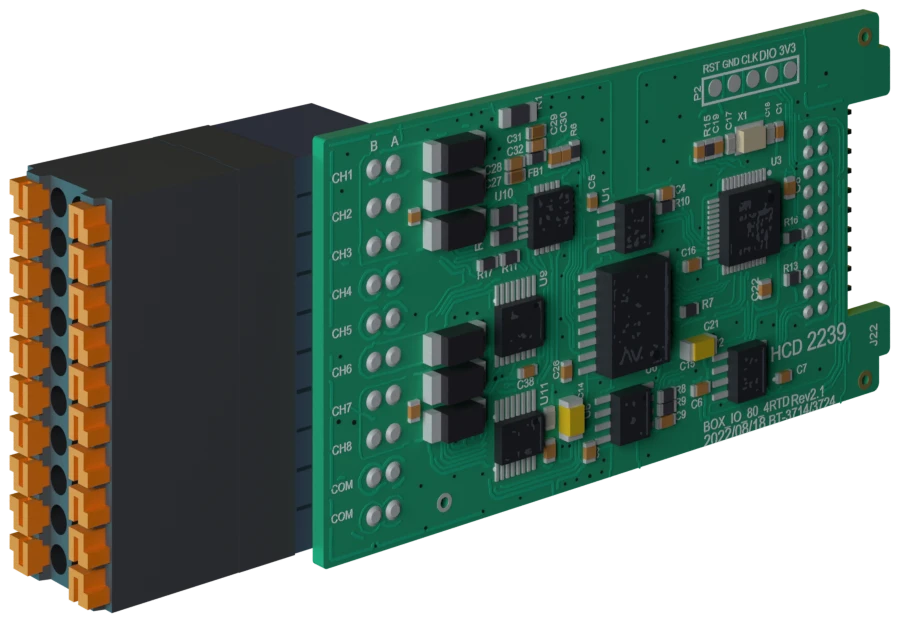

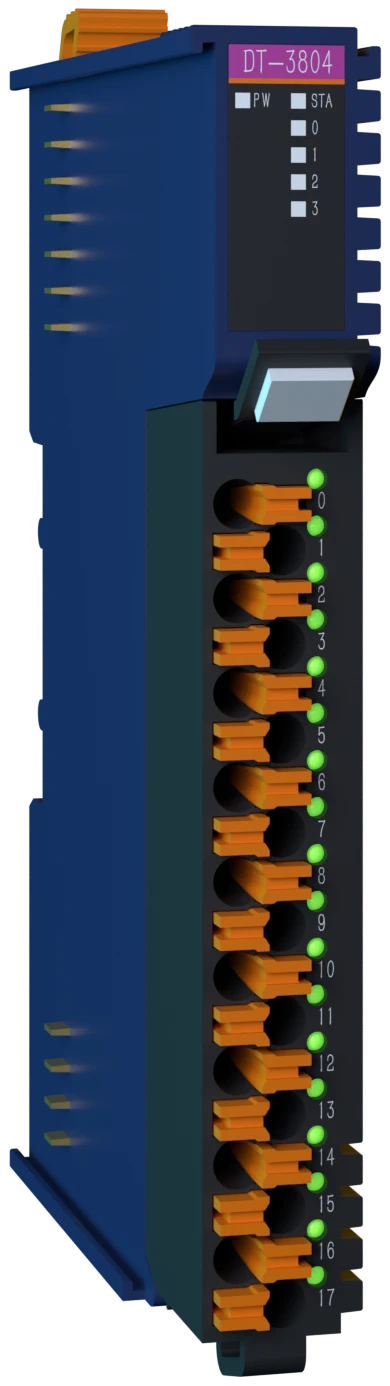

| 4-канальный модуль термосопротивлений | 4 канала RTD (Pt100) · базовая точность 0.1% | C | |
| 4-канальный модуль термопар | 4 канала TC · типы J, K, E, T, S, R, B, N · точность 0.3% | C | |
| 4-канальный модуль вывода напряжения | 4 канала AO · 0–5 VDC / 0–10 VDC · ЦАП 16 bit | C | |
| 8-канальный модуль токового вывода | 8 каналов AO · 0–20 mA / 4–20 mA · 16 bit | C | |
| 8-канальный токовый модуль ввода | 8 каналов AI · 0–20 mA / 4–20 mA · 16 bit | B | |
| 4-канальный модуль токового вывода | 4 канала AO · 0–20 mA / 4–20 mA · 16 bit | B | |
| 4-канальный модуль термометрии RTD | 4 канала RTD (Pt100) · точность 0.1% | B | |
| 8-канальный модуль ввода напряжения с резервированием | 8 каналов AI · 0–5 VDC / 0–10 VDC · с резервированием | D | |
| 4-канальный модуль термопар с резервированием | 4 канала TC · J, K, E, T, S, R, B, N · с резервированием | D | |
| 4-канальный токовый модуль вывода с резервированием | 4 канала AO · 0–20 mA / 4–20 mA · с резервированием | D | |
| 05 · Специализированные и коммуникационные модули | |||
| 2-канальный модуль энкодера (24V) | 2 канала (24V) · квадратурная декодировка · 2 DI / 2 DO | C | |
| 2-канальный модуль дифференциального энкодера (5V) | 2 канала (5V Differential) · квадратурный декодер · 2 DI | C | |
| 1-канальный коммуникационный модуль | 1 канал (RS485/RS232/RS422) · Modbus RTU/ASCII (Master/Slave) | C | |
| 2-канальный модуль RS485 | 2 независимых интерфейса RS485 · Modbus RTU/ASCII · Free port | B | |
| 06 · Сетевое оборудование, шлюзы и базовые конструктивы | |||

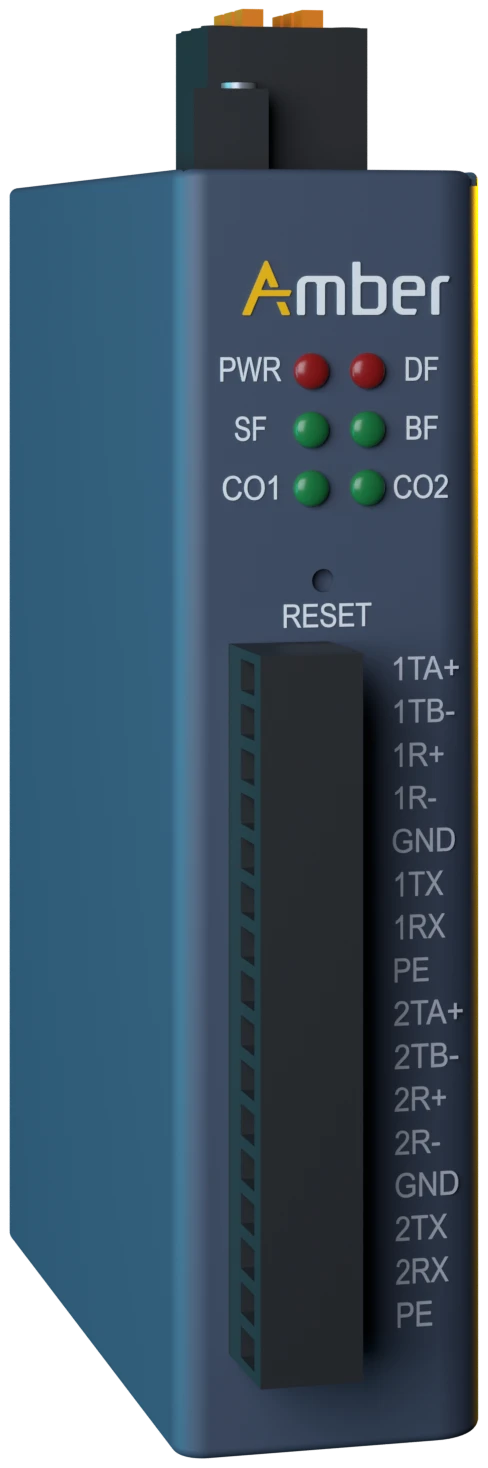

| Протокольный конвертер Modbus в Profinet | 2 последовательных порта · Profinet IO · до 50 команд/слотов | — | |

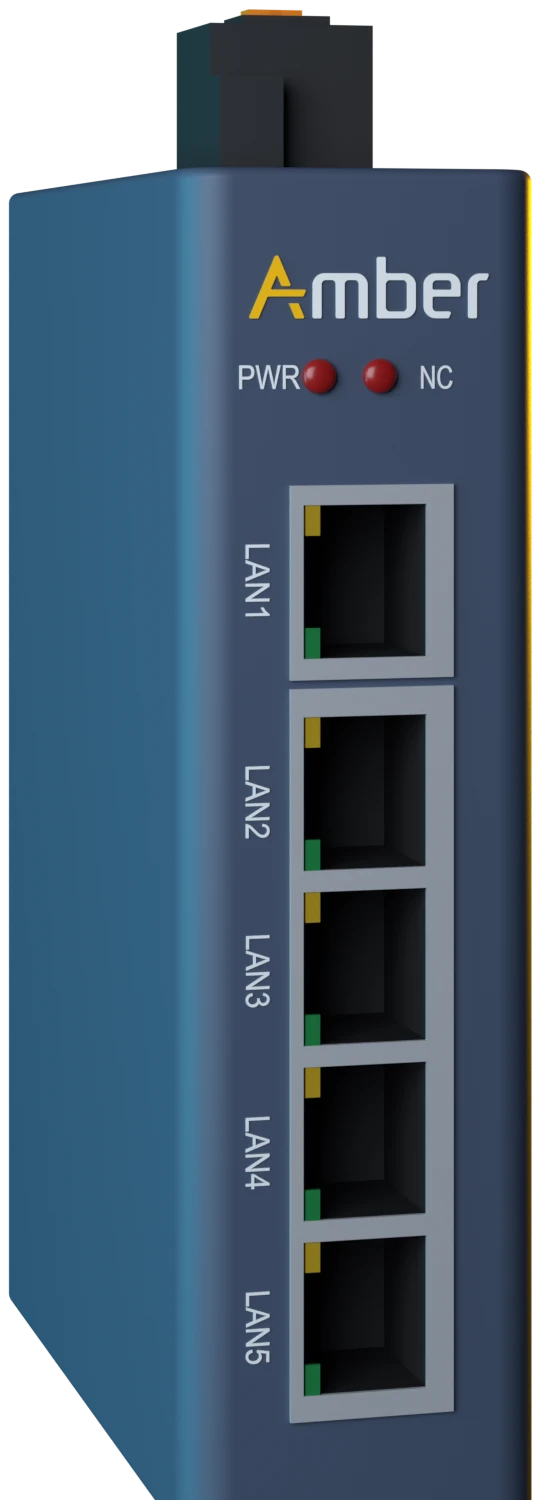

| Промышленный Ethernet-коммутатор (5-16 портов) | 16 портов Fast Ethernet · 10/100 Мбит/с | — | |
| Шасси/Базовый модуль с дисплеем на 64 канала | до 64 каналов ввода-вывода · дисплей статуса | B | |
| Шасси/Базовый модуль с дисплеем на 32 канала | до 32 каналов ввода-вывода · информационный дисплей | B | |
Для такого сочетания позиций нет.
Подберём решение под задачи предприятия
Пришлите перечень оборудования — покажем, как оно будет отображаться в системе.
Вы смотрели: . Назовите этот артикул, когда будете писать.
Адрес — подставим вашПн–пт, часы работы — подставим ваши
Как это работает
Список устройств → Amber
- 01Скачайте шаблонExcel для объектов, устройств и ролей — по строке на каждое.
- 02Впишите устройстваНазвания и типы — как они называются у вас.
- 03Пришлите намПокажем, как ваш объект выглядит в системе.
Ваш список устройств.xlsx
Насос Н-01насос
Задвижка В-01задвижка
Датчик температуры Т-01датчик
Датчик давления Д-01датчик
Устройства в Amber4 из 4
Насос Н-01
Задвижка В-01
Датчик температуры Т-01
Датчик давления Д-01
Информация носит справочный характер. Возможности зависят от версии системы. Экраны на сайте — иллюстрации на условных данных. © Amber, 2026.
